Savybės
● Hot-Pluggable SFP paketas
● Dvipusis LC jungtis
● 10 GHz ITU tinklelis, C juosta
● Maitinimas: +3.3V
● Metalinis apvalkalas, skirtas sumažinti elektromagnetinius trukdžius
● Energijos suvartojimas<1.5W
● Temperatūros diapazonas: 0~ 70 laipsnių
Produkto informacija

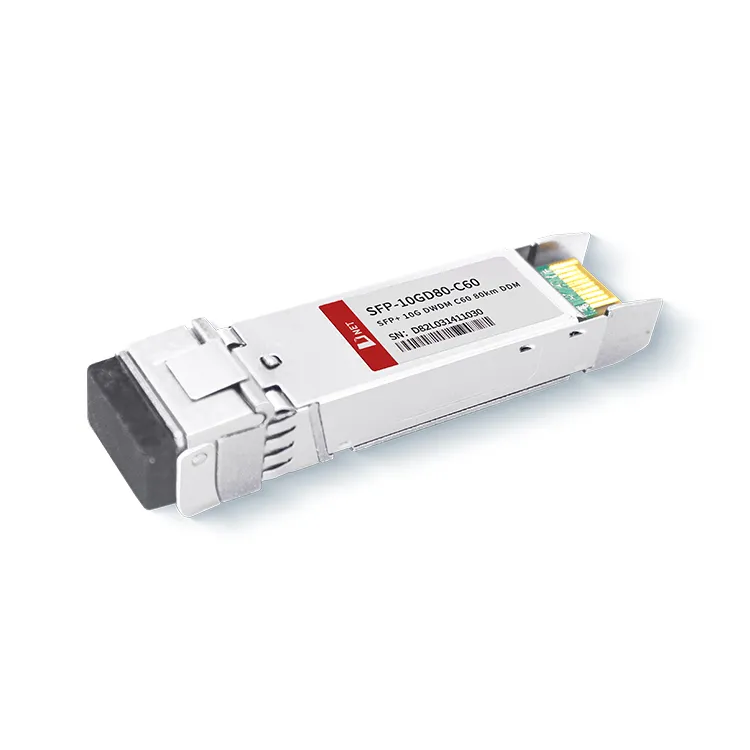

D-net 10G DWDM 80KM C60 optinis siųstuvas-imtuvas palaiko bitų spartą nuo 9,95 iki 11,3 Gb/s. Naudojant DWDM technologiją, šis siųstuvas-imtuvas leidžia vienu optiniu pluoštu vienu metu perduoti kelis bangos ilgius, taip padidindamas tinklo pajėgumą ir optimizuodamas pralaidumo naudojimą. C60 žymėjimas reiškia, kad modulis veikia C juostos bangos ilgio diapazone. SFP+ DWDM 80KM C60 siųstuvai-imtuvai dažniausiai naudojami 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, 10G Fiber Channel ir DWDM tinkluose.
Populiarus Žymos: SFP+10G DWDM C60 80km, Kinija SFP+10G DWDM C60 80km gamintojai, tiekėjai, gamykla
Absoliučiai didžiausi įvertinimai
|
Parametras |
Simbolis |
Min. |
Tipiškas |
Maks. |
Vienetas |
|
Laikymo temperatūra |
TS |
-40 |
+85 |
laipsnį |
|
|
Korpuso darbinė temperatūra |
TA |
0 |
70 |
laipsnį |
|
|
Maksimali maitinimo įtampa |
Vcc |
-0.5 |
4 |
V |
|
|
Santykinė drėgmė |
RH |
0 |
85 |
% |
Elektrinės charakteristikos
(VIRŠIAUSIA=0 iki 70laipsnis , VCC=3,135–3,465 voltai)
|
Parametras |
Simbolis |
Min. |
Tipiškas |
Maks. |
Vienetas |
Pastaba |
|
Maitinimo įtampa |
Vcc |
3.135 |
3.465 |
V |
||
|
Tiekimo srovė |
Icc |
450 |
Ma |
|||
|
Energijos suvartojimas |
P |
1.5 |
W |
|||
|
Siųstuvo skyrius |
||||||
|
Įvesties diferencinė varža |
Rin |
100 |
Ω |
1 |
||
|
Tx įvesties vieno galo nuolatinės srovės įtampos tolerancija (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferencialinės įėjimo įtampos svyravimai |
Vin, p |
180 |
700 |
mV |
2 |
|
|
Perdavimo išjungimo įtampa |
VD |
2 |
Vcc |
V |
3 |
|
|
Perdavimo įjungimo įtampa |
VLT |
Vee |
Vee+0.8 |
V |
||
|
Imtuvo skyrius |
||||||
|
Vieno galo išėjimo įtampos tolerancija |
V |
-0.3 |
4 |
V |
||
|
Rx išėjimo skirtumo įtampa |
Vo |
300 |
850 |
Mv |
||
|
Rx išvesties padidėjimo ir kritimo laikas |
Tr/Tf |
30 |
Ps |
4 |
||
|
LOS gedimas |
VLOS kaltė |
2 |
VccPRIIMANČIOSIOS |
V |
5 |
|
|
LOS Normalus |
VLOS norma |
Vee |
Vee+0.8 |
V |
5 |
|
Optiniai parametrai
(VIRŠIAUSIA=0 iki 70laipsnis , VCC=3,135–3,465 voltai)
|
Parametras |
Simbolis |
Min. |
Tipiškas |
Maks. |
Vienetas |
Pastaba |
|
Siųstuvo skyrius |
||||||
|
Optinis bangos ilgis – gyvavimo pabaiga |
λ |
X-100 |
X |
X+100 |
Pm |
|
|
Optinis bangos ilgis – gyvenimo pradžia |
λ |
X-25 |
X |
X+25 |
Pm |
|
|
Vidutinė optinė galia |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Lazerio išjungimas |
Poffas |
-30 |
Psm |
|||
|
Išnykimo koeficientas |
ER |
8.2 |
Db |
|||
|
Bauda už siųstuvo dispersiją |
TDP |
3.0 |
Db |
2 |
||
|
Santykinio intensyvumo triukšmas |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optinis grįžimo praradimo tolerancija |
20 |
Db |
||||
|
Imtuvo skyrius |
||||||
|
Centrinis bangos ilgis |
λr |
1480 |
1565 |
Nm |
||
|
Los Assert |
LOSA |
-40 |
- |
Psm |
||
|
Los Desertas |
LOSD |
-24 |
dBm |
|||
|
Los histerezė |
LOSH |
0.5 |
Db |
|||
|
Perkrova |
Šešt |
-7 |
Psm |
5 |
||
|
Imtuvo atspindys |
Rrx |
-12 |
Db |
|||
Užsakymo informacija
|
Dalies numeris |
Aprašymas |
|
SFP-10GD80-C60 |
10G DWDM 80KM C60 siųstuvas-imtuvas karštai prijungiamas, dvipusis LC, +3.3 V, 100 GHz, DWDM EML ir APD, vieno režimo |
DUK
1. Kas yra DWDM SFP?
A: DWDM SFP optinis modulis priklauso tam tikram WDM optiniam moduliui. SFP+ DWDM 80KM C60 siųstuvas-imtuvas naudoja DWDM technologiją, kuri naudoja skirtingus bangos ilgius, kad pakartotinai panaudotų kelis optinius signalus į optinį pluoštą duomenims perduoti.
2. Koks SFP reikalingas tolimojo ryšio ryšiui?
A: Standartiniai vieno režimo SFP gali perduoti iki 10 km, o išplėstiniai vieno režimo SFP - iki 80 km. Trumpesniems atstumams ir pigesniam pasirinkimui kelių režimų SFP yra puikus sprendimas. Standartinis kelių režimų SFP gali perduoti iki 500 m, o išplėstinis kelių režimų SFP – iki 2 km.
