Produkto akcentai
● Kanalų skaičius: palaiko iki 18 nepriklausomų kanalų, todėl viename pluošte galima multipleksuoti 18 skirtingų bangų ilgių.
● Bangos ilgio diapazonas: veikia stambaus bangos ilgio padalijimo tankinimo (CWDM) diapazone, paprastai nuo 1270 nm iki 1610 nm. Kiekvienam kanalui šiame diapazone yra priskirtas unikalus bangos ilgis.
● Pasyvus veikimas: CWDM multiplekseriai yra pasyvūs įrenginiai, tai reiškia, kad jiems nereikia jokio išorinio maitinimo šaltinio ar aktyvių komponentų.
● „Plug-and-Play“: CWDM tankintuvai skirti paprastam montavimui ir konfigūravimui. Juos galima lengvai integruoti į esamus optinius tinklus, nereikalaujant sudėtingų sąrankos procedūrų
Produkto informacija

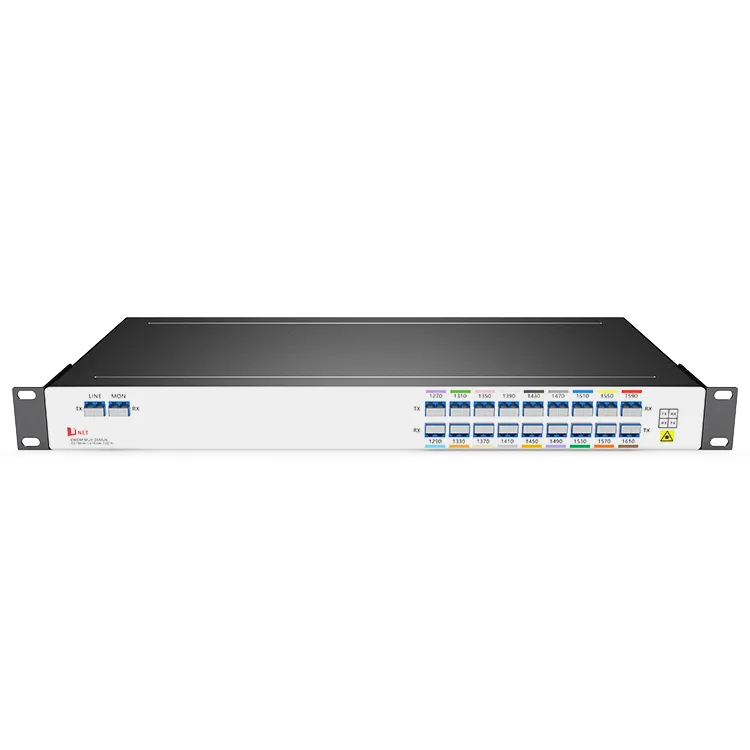

D-Net 18-kanalas CWDM MUX DEMUX veikia bangų ilgių diapazone nuo 1270 nm iki 1610 nm, palaikydamas tiksliai 18 skirtingų kanalų arba bangų ilgių CWDM spektre. Šie MUX ir DEMUX įrenginiai palengvina efektyvų kelių signalų perdavimą ir priėmimą per vieną skaidulą, taip optimizuodami tinklo pajėgumą ir išnaudojimą.
Produktų skydelis
Populiarus Žymos: CWDM MUX DEMUX 18 kanalų dvigubo pluošto 1U stovas, Kinija CWDM MUX DEMUX 18 kanalų dvigubo pluošto 1U stovo gamintojai, tiekėjai, gamykla
Gaminio specifikacija
|
Bangos ilgis |
18 kanalų 1270-1610nm |
Tarpai tarp kanalų |
20 nm |
|
Kanalo leidimo juosta |
±6,5 nm |
Technologijos |
TFF (plonos plėvelės filtras) |
|
Įdėjimo praradimas |
Įprastas: mažesnis arba lygus 5,4 dB (Su 8 praleidimu 0: mažesnis arba lygus 3.0dB) |
Nuorodos praradimas |
Reguliarus: mažesnis arba lygus 6,2 dB (Su 8 praleidimu 0: mažesnis arba lygus 4.0dB) |
|
Įterpimo nuostolis @ 1% pirmad |
Mažesnis arba lygus 26 dB |
Centrinis bangos ilgis Tikslumas |
±0.05 nm |
|
Grąžinimo praradimas |
Didesnis arba lygus 45 dB |
Kryptingumas |
Didesnis arba lygus 45 dB |
|
Poliarizacijos režimas Sklaida |
Mažiau arba lygu 0.1ps |
Nuo poliarizacijos priklausomas praradimas |
Mažiau nei arba lygus 0.3dB |
|
Kanalo izoliacija |
Gretima Didesnė arba lygi 30 dB |
Temperatūra |
Veikia nuo -40 iki 85 laipsnių Saugykla nuo -40 iki 85 laipsnių |
|
Grynasis svoris |
1,5 kg |
Matmenys (AxPxD) |
44 * 440 * 230mm |
Pastaba: nurodyta su jungtimis.
Programų susiejimas
Kelių tarifų hibridinio tankinimo paslauga
Leidžia lanksčiai derinti 1G/10G/25G/40G/100G/200G Ethernet, SAN, OTN, SDH/SONET ir vietines vaizdo paslaugas.
CWDM tinklo programų tipai
1 tipas: perdavimas iš taško į tašką
2 tipas: žiedinė transmisija
3 tipas: kryžminė jungtis
Užsakymo informacija
|
Gaminio Nr. |
Prekės aprašymas |
|
CDM18-1U01-3161 |
CWDM MUX DEMUX 16CH (31-61) Dviejų skaidulų, LC/UPC, 1U stovas |
Pastaba: Mes palaikome individualų dizainą, susisiekite su mumis el.
DUK
1. Koks yra CWDM bangos ilgis?
A: CWDM (stambaus bangos ilgio padalijimo tankinimo) sistemos bangų ilgių diapazonas paprastai yra nuo 1260 nm iki 1625 nm. Kiekvienam CWDM sistemos kanalui šiame diapazone priskiriamas tam tikras bangos ilgis, leidžiantis sujungti kelis duomenų srautus ir perduoti juos vienu optiniu pluoštu. Paprastai kanalai yra nutolę vienas nuo kito 20 nm, todėl iš viso 18-kanalo CWDM sistemoje yra 18 kanalų. Ši technologija dažniausiai naudojama optiniuose tinkluose, siekiant padidinti esamos šviesolaidinės infrastruktūros pajėgumą.
2. Kaip veikia CWDM mux?
A: CWDM (stambus bangos ilgio dalijimosi tankinimas) 18-kanalo bangos ilgio tankinimo įrenginys yra tinklo įrenginys, naudojamas sujungti arba atskirti kelis optinius signalus, perduodamus skirtingais šviesos bangos ilgiais.
3. Kuris yra geresnis CWDM ar DWDM?
A: Pasirinkimas tarp CWDM ir DWDM priklauso nuo įvairių veiksnių, tokių kaip reikiamas pajėgumas, atstumas, kaina ir turima infrastruktūra. CWDM dažnai naudojamas trumpesnio nuotolio ryšiams vietiniame tinkle (LAN) arba metropoliteno tinkle (MAN), kur reikalingas mažesnis kanalų skaičius. Kita vertus, DWDM tinka tolimojo susisiekimo ir didelės talpos programoms, tokioms kaip magistraliniai tinklai ir tarpkontinentinės jungtys.
