Produkto paryškinimas

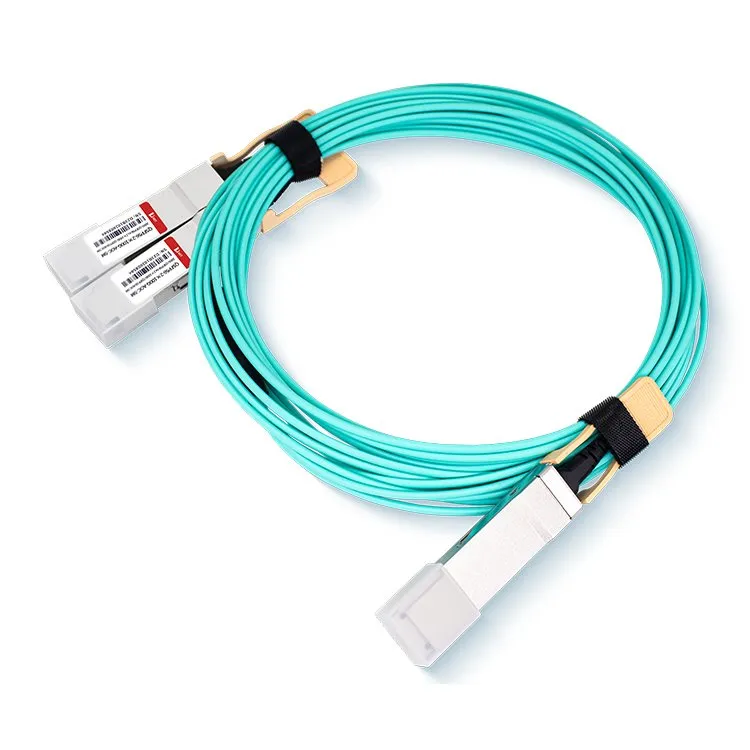

● Aktyvus optinis kabelis su pertraukimu nuo QSFP56 200G iki dviejų QSFP28 100G
● Iki 53,125 Gbps duomenų perdavimo kanale PAM4 moduliacija
● Integruota 850 nm VCSEL matrica ir PD matrica
● Įdiegta DDM funkcija
● Įjungiamas karštai
● Mažas energijos išsklaidymas,<4W on 200G end, <3W on 100G end
● Komercinio veikimo korpuso temperatūros diapazonas: nuo 0 laipsnio iki 70 laipsnių
● Suderinamas su ROHS2.0
Programos
● Duomenų centrai ir debesų tinklai
● 200G InfiniBand HDR sistemos
Populiarus Žymos: QSFP56 200G–2X100G AOC kabelis, Kinija QSFP56 200G–2X100G AOC kabelio gamintojai, tiekėjai, gamykla
Absoliučiai didžiausi įvertinimai
|
Produktas |
Modula sijos |
protokolas |
Nominali norma |
Specifikacijos |
|||||
|
Bendras (Gbps) |
Elektros Juostos (Gbaud) |
ppm |
Didelis greitis Elektros |
Prieš FEC Maksimalus BER |
Nuoroda |
||||
|
200G pabaiga |
PAM4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200 GAUI-4 |
1E-6 už InfiniBand HDR; 2,4E-4 už 200 GBAS E-SR4 |
0.5 ~ 100m |
|
|
Už 100g pabaiga |
PAM4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200 GAUI-4 |
|||
|
Parametras |
Simbolis |
Vienetas |
Min |
Maks |
|
|
Korpuso darbinė temperatūra |
Į viršų |
laipsnį |
0 |
70 |
|
|
Laikymo temperatūros diapazonas |
Ts |
laipsnį |
-40 |
85 |
|
|
Santykinė drėgmė |
RH |
% |
0 |
85 |
|
|
Maitinimo įtampa |
Vcc |
V |
-0.5 |
3.6 |
|
Rekomenduojamos eksploatavimo sąlygos
|
Parametras |
Simbolis |
Vienetas |
Min |
Tip |
Maks |
|
|
Darbinio korpuso temperatūra Diapazonas |
Tca |
oC |
0 |
/ |
70 |
|
|
Maitinimo įtampa |
Vcc |
V |
3.135 |
3.3 |
3.465 |
|
Elektrinių prievadų apibrėžimas
|
Parametras |
Simbolis |
Vienetas |
Min |
Tip |
Maks |
Pastabos |
|
Maitinimo įtampa |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
Energijos suvartojimas |
Kompiuteris |
W |
4 |
200G galas |
||
|
3 |
100G galas |
|||||
|
Siųstuvas |
||||||
|
Įvesties diferencinė varža |
RIN |
Ω |
80 |
100 |
120 |
|
|
Vieno galo duomenų įvesties svyravimas |
VIN |
mVp-p |
90 |
500 |
||
|
Perdavimo išjungimo įtampa |
VDIS |
V |
2 |
VCCHOST |
||
|
Perdavimo įjungimo įtampa |
VEN |
V |
VEE |
VEE+0.8 |
||
|
Perdavimo gedimo patvirtinimo įtampa |
VFA |
V |
2 |
VCCHOST |
||
|
Perdavimo gedimo išjungimo įtampa |
VFDA |
V |
VEE |
VEE+0.8 |
||
|
Imtuvas |
||||||
|
Vieno galo duomenų išvesties svyravimas |
VOD |
mVp-p |
200 |
500 |
||
|
LOS gedimas |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOS Normalus |
VLOSNR |
V |
VEE |
VEE+0.8 |
||
|
Diferencialo nutraukimo neatitikimas |
% |
10 |
||||
|
IIC komunikacija |
||||||
|
IIC Laikrodžio dažnis |
- |
KHZ |
/ |
100 |
400 |
|
|
laikrodžio tempimas |
- |
mus |
/ |
/ |
500 |
|
Modulio atminties žemėlapis
Suderinamas su CMIS 4 peržiūra.{1}}/ SFF8636
Užsakymo informacija
|
Dalies numeris |
Aprašymas |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 iki 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 iki 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 iki 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 iki 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 iki 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 iki 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 iki 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 iki 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 iki 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 iki 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
200G QSFP56 SR4 iki 2xQSFP28 SR2 AOC xxM |
DUK
1. Kas yra aktyvusis optinis kabelis?
A: Aktyvus optinis kabelis (AOC) yra didelės spartos duomenų perdavimo kabelis, kuriame optinio pluošto technologija sujungiama su elektriniais komponentais, kad būtų galima perduoti duomenų signalus dideliais atstumais. Jis dažnai naudojamas tokiose programose kaip duomenų centrai, didelio našumo kompiuteriai ir tinklo sistemos.
2. Kuo skiriasi aktyvieji ir pasyvieji kabeliai?
A: Apibendrinant, nors tiek aktyvieji, tiek pasyvieji kabeliai yra skirti signalams perduoti, aktyvieji kabeliai turi įmontuotus elektroninius komponentus, skirtus aktyviai valdyti ir sustiprinti signalą, o pasyvieji kabeliai priklauso tik nuo būdingų laidžios medžiagos savybių signalui perduoti. .
3. Koks didžiausias aktyvaus optinio kabelio ilgis?
A: Maksimalus aktyvaus optinio kabelio ilgis gali skirtis priklausomai nuo tokių veiksnių kaip kabelio kokybė, duomenų perdavimo sparta ir konkrečios naudojamos technologijos. Tačiau aktyvieji optiniai kabeliai gali pasiekti žymiai didesnį perdavimo atstumą, palyginti su pasyviais kabeliais. Kai kuriais atvejais, naudojant aktyvius optinius kabelius, perdavimo atstumas gali siekti iki kelių šimtų metrų ar net kilometrų, priklausomai nuo technologijos ir pritaikymo. Svarbu pažymėti, kad konkretus maksimalus ilgis priklausys nuo gaminio specifikacijų, kurias pateikia aktyvaus optinio kabelio gamintojas.
