Savybės
● 10 GHz ITU tinklelis, C juosta
● DWDM EML siųstuvas, APD nuotraukų detektorius
● SMF ryšio perdavimo atstumas iki 80 km
● Su suderinama SFF 8472 skaitmeninės diagnostikos stebėjimo sąsaja
● Energijos suvartojimas<1.5W
● Suderinamas su RoHS
Programos
● 10GBASE-ZR/ZW eternetas
● Sonet OC-192/SDH
● 10G šviesolaidinis kanalas
● DWDM tinklai
Produkto informacija

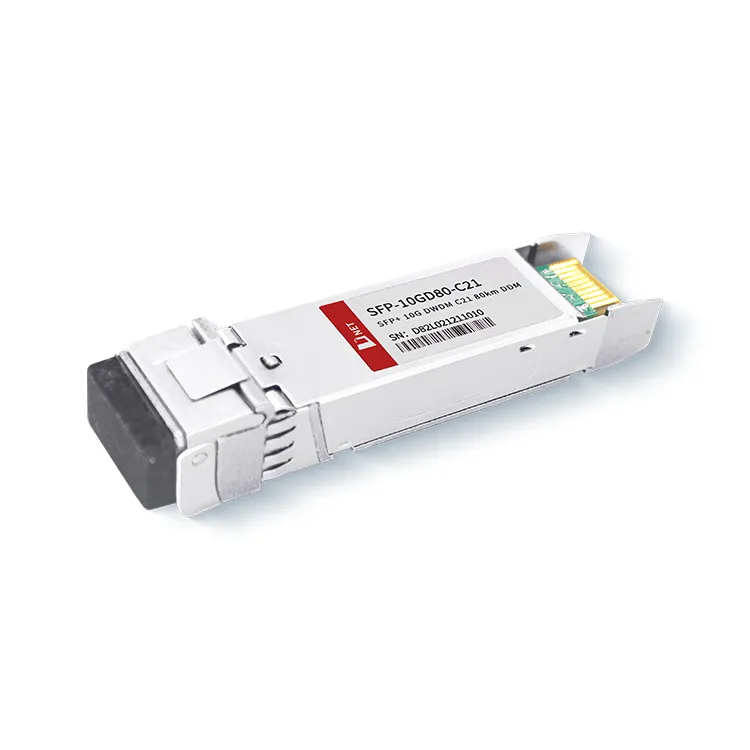

SFP-10GD80-C21 sukurtas 10 Gb/s nuosekliojo optinio ryšio programoms, kur 10 Gb/s nuoseklųjį elektros duomenų srautą konvertuoja į atitinkamą 10 Gb/s optinį išvesties signalą ir atvirkščiai, 10Gb/s optinio įvesties signalo konvertavimas atgal į 10Gb/s nuoseklųjį elektros duomenų srautą. Jame naudojamas DWDM EML (elektroabsorbcijos moduliuotas lazeris) siųstuvas ir APD (lavinos fotodiodas) fotodetektorius. Metalinio apvalkalo naudojimas sumažina elektromagnetinius trukdžius, o gaminys atitinka RoHS standartus.
Populiarus Žymos: SFP+10G DWDM C21 80km, Kinija SFP+10G DWDM C21 80km gamintojai, tiekėjai, gamykla
Absoliučiai didžiausi įvertinimai
|
Parametras |
Simbolis |
Min. |
Tipiškas |
Maks. |
Vienetas |
|
Laikymo temperatūra |
TS |
-40 |
+85 |
laipsnį |
|
|
Korpuso darbinė temperatūra |
TA |
0 |
70 |
laipsnį |
|
|
Maksimali maitinimo įtampa |
Vcc |
-0.5 |
4 |
V |
|
|
Santykinė drėgmė |
RH |
0 |
85 |
% |
Elektrinės charakteristikos
(VIRŠIAUSIA=0 iki 70laipsnis , VCC=3,135–3,465 voltai)
|
Parametras |
Simbolis |
Min. |
Tipiškas |
Maks. |
Vienetas |
Pastaba |
|
Maitinimo įtampa |
Vcc |
3.135 |
3.465 |
V |
||
|
Tiekimo srovė |
Icc |
450 |
Ma |
|||
|
Energijos suvartojimas |
P |
1.5 |
W |
|||
|
Siųstuvo skyrius |
||||||
|
Įvesties diferencinė varža |
Rį |
100 |
Ω |
1 |
||
|
Tx įvesties vieno galo nuolatinės srovės įtampos tolerancija (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferencialinės įėjimo įtampos svyravimai |
Vin, p |
180 |
700 |
Mv |
2 |
|
|
Perdavimo išjungimo įtampa |
VD |
2 |
Vcc |
V |
3 |
|
|
Perdavimo įjungimo įtampa |
VLT |
Vee |
Vee+0.8 |
V |
||
|
Imtuvo skyrius |
||||||
|
Vieno galo išėjimo įtampos tolerancija |
V |
-0.3 |
4 |
V |
||
|
Rx išėjimo skirtumo įtampa |
Vo |
300 |
850 |
mV |
||
|
Rx išvesties padidėjimo ir kritimo laikas |
Tr/Tf |
30 |
Ps |
4 |
||
|
LOS gedimas |
VLOS kaltė |
2 |
VccPRIIMANČIOSIOS |
V |
5 |
|
|
LOS Normalus |
VLOS norma |
Vee |
Vee+0.8 |
V |
5 |
|
Pastaba
1. Jungiamas tiesiogiai prie TX duomenų įvesties kaiščių. Kintamosios srovės sujungimas iš kaiščių į lazerio tvarkyklės IC.
2. 20%-80%
3. Į 100 omų diferencialinį galą.
4. LOS yra atvirojo kolektoriaus išėjimas. Turėtų būti ištrauktas su 4,7k – 10kΩ pagrindinėje plokštėje. Normalus veikimas yra loginis 0; signalo praradimas yra loginis 1. Maksimali traukimo įtampa yra 5,5 V.
Optiniai parametrai
(VIRŠIAUSIA=0 iki 70laipsnis , VCC=3,135–3,465 voltai)
|
Parametras |
Simbolis |
Min. |
Tipiškas |
Maks. |
Vienetas |
Pastaba |
|
Siųstuvo skyrius |
||||||
|
Optinis bangos ilgis – gyvavimo pabaiga |
λ |
X-100 |
X |
X+100 |
Pm |
|
|
Optinis bangos ilgis – gyvenimo pradžia |
λ |
X-25 |
X |
X+25 |
Pm |
|
|
Vidutinė optinė galia |
Pavg |
0 |
+5 |
Psm |
1 |
|
|
Lazerio išjungimas |
Poffas |
-30 |
Psm |
|||
|
Išnykimo koeficientas |
ER |
8.2 |
Db |
|||
|
Bauda už siųstuvo dispersiją |
TDP |
3.0 |
Db |
2 |
||
|
Santykinio intensyvumo triukšmas |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optinio grįžimo praradimo tolerancija |
20 |
dB |
||||
|
Imtuvo skyrius |
||||||
|
Centrinis bangos ilgis |
λr |
1480 |
1565 |
Nm |
||
|
Los Assert |
LOSA |
-40 |
- |
Psm |
||
|
Los Desertas |
LOSD |
-24 |
Psm |
|||
|
Los histerezė |
LOSH |
0.5 |
Db |
|||
|
Perkrova |
Šešt |
-7 |
Psm |
5 |
||
|
Imtuvo atspindys |
Rrx |
-12 |
dB |
|||
Pastaba
1. 12dB atspindys.
2. Įtempto imtuvo bandymų sąlygos pagal IEEE802.3ae. Norint atlikti CSRS testavimą, pagrindinė plokštė turi būti suderinama su SFF-8431.
3. Imtuvo perkrova, nurodyta OMA ir esant blogiausiai įtemptai būsenai.
Užsakymo informacija
|
Dalies numeris |
Aprašymas |
|
SFP-10GD80-C21 |
10Gb/s 80km DWDM SFP+ siųstuvas-imtuvas karštai prijungiamas, dvipusis LC, +3.3V, 100GHz, DWDM EML&APD, vieno režimo |
DUK
1. Kas yra 10G dwdm 80km?
A: 10G DWDM 80km reiškia optinio ryšio technologiją, kuri leidžia perduoti duomenis 10G greičiu 80km atstumu naudojant DWDM. DWDM yra metodas, leidžiantis sujungti kelis optinius signalus, kurių kiekvienas perduodamas skirtingu bangos ilgiu, ir perduoti vienu optiniu pluoštu. Tai leidžia efektyviai išnaudoti turimą pralaidumą ir padidina šviesolaidinio tinklo pajėgumą.
2. Kuo skiriasi CWDM ir DWDM SFP?
A: CWDM SFP bangos ilgių diapazonas yra 1270-1610 nm. Maksimalus perdavimo atstumas yra 120 km. Tačiau DWDM SFP didžiausias bangos ilgis yra 1620 nm, o maksimalus perdavimo atstumas yra 200 km.
