Aprašymas

Techniniai parametrai

Produkto informacija

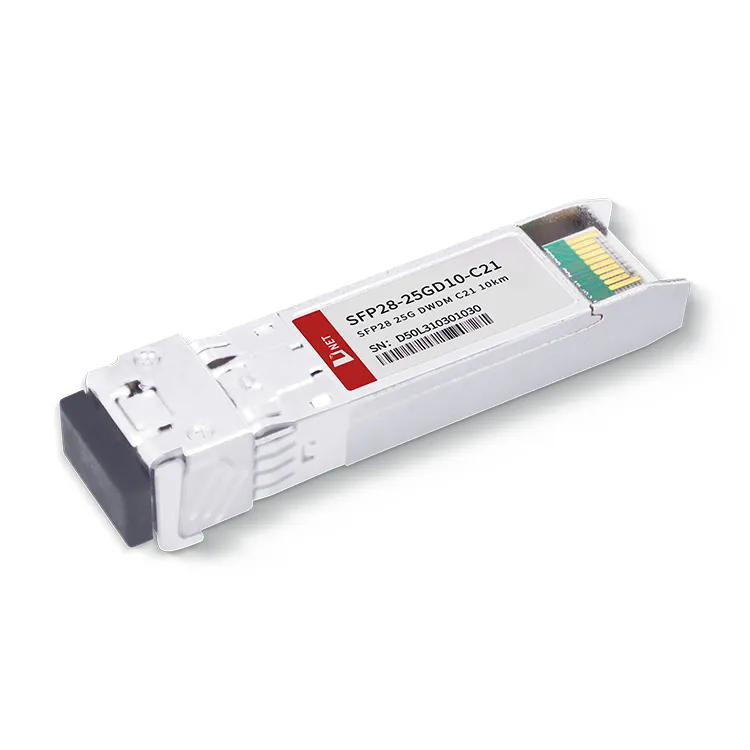

D-net 25G DWDM C21 10KM siųstuvo-imtuvo modulis turi labai integruotą optinį mazgą, kurį sudaro DWDM EML lazeris, MCU valdymo blokas ir išankstinis stiprintuvas. 25G SFP28 DWDM 10KM modulis yra specialiai sukurtas naudoti su vienmodžiu pluoštu ir veikia vardiniu bangos ilgiu 100 GHz ITU tinkle, naudodamas C juostos DWDM bangos ilgį. Jis plačiai naudojamas 25G Ethernet ir CPRI 10 programose.

Populiarus Žymos: SFP28 DWDM C21 10KM siųstuvo-imtuvo modulis, Kinija SFP28 DWDM C21 10KM siųstuvo-imtuvo modulių gamintojai, tiekėjai, gamykla

Parametras	Simbolis	Min	Maks	Vienetas
Maitinimo įtampa	Vcc	-0.5	4.5	V
Laikymo temperatūra	Ts	-40	+85	laipsnį
Darbinė drėgmė	-	5	85	%

Absoliučiai didžiausi įvertinimai

Parametras	Simbolis	Min	Maks	Vienetas
Maitinimo įtampa	Vcc	-0.5	4.5	V
Laikymo temperatūra	Ts	-40	+85	laipsnį
Darbinė drėgmė	-	5	85	%

Rekomenduojamos eksploatavimo sąlygos

Parametras	Simbolis	Min	Tipiškas	Maks	Vienetas
Darbinio korpuso temperatūra	Tc	0		+70	laipsnį
Maitinimo įtampa	Vcc	3.135	3.30	3.465	V
Maitinimo srovė	Icc			700	mA
Duomenų perdavimo sparta			25.78		Gbps

Optinės ir elektrinės charakteristikos

Parametras		Simbolis		Min	Tipiškas	Maks	Vienetas	Pastabos
Siųstuvas
Centrinis bangos ilgis			λc	1528.77		1563.05	nm
Spektro plotis (-20 dB)			Δλ			1	nm
Šoninio režimo slopinimo koeficientas			SMSR	30	-		dB
Vidutinė išėjimo galia			P_išeiti	-1		+6	dBm	1
Išnykimo koeficientas			ER	6			dB
Duomenų įvesties svyravimo diferencialas			V_IN	180		850	mV	2
Įvesties diferencinė varža			Z_IN	90	100	110	Ω
TX išjungti	Išjungti			2.0		Vcc	V
TX išjungti	Įgalinti			0		0.8	V
TX gedimas	Gedimas			2.0		Vcc	V
TX gedimas	Normalus			0		0.8	V
Imtuvas
Centrinis bangos ilgis			λc	1510		1570	nm
Imtuvo jautrumas						-15	dBm	3
Imtuvo perkrova				2			dBm	3
LOS De-Assert			LOS_D			-16	dBm
LOS tvirtinimas			LOS_A	-35			dBm
LOS histerezė				0.5			dB
Duomenų išvesties svyravimo diferencialas			V_išeiti	300		900	mV	4
LOS			Aukštas	2.0		Vcc	V
LOS			Žemas			0.8	V

Pastabos:
1. Optinė galia paleidžiama į SMF.
2. PECL įvestis, viduje sujungta su kintamąja srove ir baigta.
3. Išmatuota naudojant PRBS 231-1 bandymo šabloną @25,78 Gbps, BER Mažiau arba lygus 5E-5.
4. Vidinis kintamosios srovės ryšys.

Užsakymo informacija

Dalies numeris	Aprašymas
SFP28-25GD10-C21	25,78 Gbps 25G DWDM C21 10KM siųstuvo-imtuvo modulis, 10 km pasiekiamumas SMF

DUK

1. Kokius greičius palaiko SFP28?

A: SFP 28 optinio siųstuvo-imtuvo perdavimo sparta yra 25 Gbps, naudojant LC jungtį.

2. Koks greitis yra 25GbE?

A: 25 GbE suteikia paprastesnį kelią iki 50 Gbps, 100 Gbps ir didesnio eterneto greičio. Kai 25G technologija bręsta, vartotojai gali pasiekti sklandų pagrindinių duomenų centro komponentų veikimą.
