„D-net“ optinio siųstuvo-imtuvo modulio paslauga
● Suderinamumo pagalba:D-NET siūlo suderinamumo paslaugas, užtikrinančias optinių modulių suderinamumą su pirmaujančių gamintojų įranga.
● Personalizuotos paslaugos:D-NET savo produktams teikia OEM tinkinimo parinktis. Klientai pageidaujant gali turėti spalvotas logotipų etiketes, pritaikytas jų poreikiams.
● Standartinis pristatymo laikotarpis:3 dienos
● Platūs pristatymo sprendimai:D-NET bendradarbiauja su aukštos reputacijos kurjerių kompanijomis, tokiomis kaip SF, FedEx, DHL, UPS ir kt., kad užtikrintų patikimas siuntimo paslaugas.
Savybės
● Palaiko bitų spartą iki 1,25 Gbps
● Turi karštai įjungiamą SFP pėdsaką
● Įrengtas CWDM DFB lazerinis ir PIN nuotraukų detektorius, galintis perduoti iki 80 km per SMF
● Suderinamas su SFP MSA ir SFF{0}} specifikacijomis, turi dvipusį LC lizdą
● Suderinamas su RoHS
● Maitinamas iš vieno +3.3 V maitinimo šaltinio
● Apima realaus laiko skaitmeninės diagnostikos stebėjimą
● Darbinio korpuso temperatūros diapazonas:
– Standartinis: nuo 0 iki +70 laipsnio
– Pramonė: nuo -40 iki +85 laipsnio
Programos
● 1,25 Gbps optinės sistemos
● Gigabit Ethernet
● 1,063 Gbps skaidulų kanalas
● Kitos optinės nuorodos
Produkto informacija
Siųstuvai-imtuvai visiškai atitinka SFP kelių šaltinių sutartį ir skaitmeninės diagnostikos funkcijas, nurodytas SFF-8472. Jie susideda iš trijų pagrindinių komponentų: CWDM DFB lazerinio siųstuvo, PIN fotodiodo, integruoto su trans-impedanso išankstiniu stiprintuvu (TIA) ir MCU valdymo bloko. Visi moduliai atitinka I klasės lazerio saugos standartus.
Populiarus Žymos: SFP 1G 1000base CWDM 1270nm 80km, Kinija SFP 1G 1000base CWDM 1270nm 80km gamintojai, tiekėjai, gamykla
Absoliučiai didžiausi įvertinimai
|
Parametras |
Simbolis |
Min |
Maks |
Vienetas |
|
Maitinimo įtampa |
Vcc |
-0.5 |
4.5 |
V |
|
Laikymo temperatūra |
Ts |
-40 |
+85 |
laipsnį |
|
Darbinė drėgmė |
- |
5 |
85 |
% |
Rekomenduojamos eksploatavimo sąlygos
|
Parametras |
Simbolis |
Min |
Tipiškas |
Maks |
Vienetas |
|
|
Darbinio korpuso temperatūra |
Standartinis |
Tc |
0 |
+70 |
laipsnį |
|
|
Prailgintas |
-20 |
+80 |
laipsnį |
|||
|
Pramoninis |
-40 |
+85 |
laipsnį |
|||
|
Maitinimo įtampa |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
Maitinimo srovė |
Icc |
300 |
Ma |
|||
|
Duomenų perdavimo sparta |
0.1 |
1.25 |
Gbps |
|||
Optinės ir elektrinės charakteristikos
|
Parametras |
Simbolis |
Min |
Tipiškas |
Maks |
Vienetas |
Pastabos |
||
|
Siųstuvas |
||||||||
|
Centrinis bangos ilgis |
λc |
λc-6.5 |
λc |
λc+6.5 |
Nm |
|||
|
Spektro plotis (-20 dB) |
Δλ |
1 |
Nm |
|||||
|
Šoninio režimo slopinimo koeficientas |
SMSR |
30 |
- |
Db |
||||
|
Vidutinė išėjimo galia |
Pišeiti |
0 |
+4.0 |
Psm |
1 |
|||
|
Išnykimo koeficientas |
ER |
9.0 |
Db |
|||||
|
Duomenų įvesties svyravimo diferencialas |
VĮ |
180 |
1200 |
Mv |
2 |
|||
|
Įvesties diferencinė varža |
ZĮ |
90 |
100 |
110 |
Ω |
|||
|
TX išjungti |
Išjungti |
2.0 |
Vcc |
V |
||||
|
Įgalinti |
0 |
0.8 |
V |
|||||
|
TX gedimas |
Gedimas |
2.0 |
Vcc |
V |
||||
|
Normalus |
0 |
0.8 |
V |
|||||
|
Imtuvas |
||||||||
|
Centrinis bangos ilgis |
λc |
1270 |
1610 |
Nm |
||||
|
Imtuvo jautrumas |
-26 |
Psm |
3 |
|||||
|
Imtuvo perkrova |
-1 |
Psm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-27 |
Psm |
|||||
|
LOS tvirtinimas |
LOSA |
-38 |
Psm |
|||||
|
LOS histerezė |
0.5 |
4 |
Db |
|||||
|
Duomenų išvesties svyravimo diferencialas |
Višeiti |
600 |
800 |
1000 |
Mv |
4 |
||
|
LOS |
Aukštas |
2.0 |
Vcc |
V |
||||
|
Žemas |
0.8 |
V |
||||||
Pastabos
1. Optinė galia paleidžiama į SMF.
2. PECL įvestis, viduje sujungta su kintamąja srove ir baigta.
3. Išmatuota naudojant PRBS 27-1 bandymo šabloną @1250Mbps, BER Mažiau arba lygus 1×10-12.
4. Vidinis kintamosios srovės ryšys.
Užsakymo informacija
|
Dalies numeris |
Aprašymas |
|

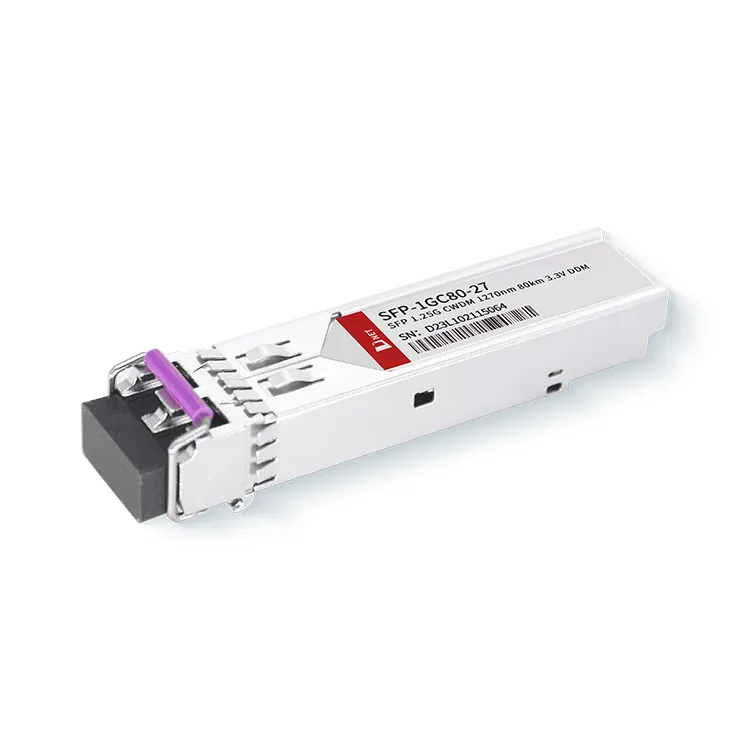

SFP-1GC80-27 |
1,25 Gbps SFP CWDM siųstuvas-imtuvas, vieno režimo, 80 km pasiekiamumas |
DUK
1. Ką reiškia 1G SFP?
A: 1G SFP reiškia 1 Gigabit Small Form Factor Pluggable, kuris palaiko 1 Gigabit per sekundę duomenų perdavimo greitį.
2. Kaip pasirinkti SFP siųstuvą-imtuvą?
1. Suderinamumas: patvirtinkite, kad SFP modulis tinkamas naudoti su jūsų tinklo aparatine įranga.
2. Duomenų perdavimo sparta: nustatykite reikiamą duomenų perdavimo spartą pagal konkrečius tinklo poreikius.
3. Šviesolaidžio tipas: pagalvokite, ar naudosite vienmodžius, ar daugiamodius šviesolaidinius kabelius.
4. Atstumas: nustatykite atstumą tarp perdavimo ir priėmimo taškų jūsų tinkle.
5. Jungties tipas: patikrinkite, kokio tipo jungtis reikia jūsų tinklo įrenginiams.
