Savybės
● Minimalus įterpimo praradimas
● Išskirtinis signalo stabilumas
● Didelės spartos perjungimo galimybės
● Platus bangos ilgio aprėptis
● Energiją taupantis veikimas
● Tvirtas ir kompaktiškas dizainas
Programos
● Tinklo testavimas ir stebėjimas
● Šviesolaidinio tinklo perteklius
● Optinis signalo nukreipimas

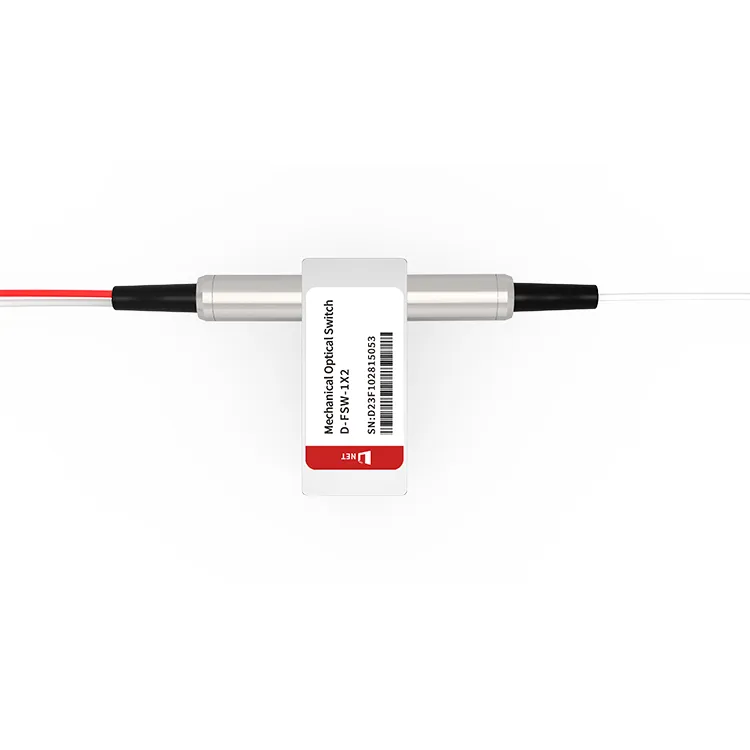

Populiarus Žymos: 1X2 OPTO mechaninis optinis jungiklis, Kinija 1X2 OPTO mechaninis optinis jungiklis gamintojai, tiekėjai, gamykla
Specifikacijos
|
Veikimo bangos ilgis |
1260 ~ 1620 nm (SM) 850 nm (MM) |
Įdėjimo praradimas |
Mažiau arba lygus 1.0dB |
|
Nuo bangos ilgio priklausomas praradimas |
Mažiau arba lygus 0.25 dB |
Nuo poliarizacijos priklausomas praradimas |
Mažiau arba lygu 0.05dB |
|
Nuo temperatūros priklausomas praradimas |
Mažiau arba lygu 0.20dB |
Grąžinimo praradimas |
SM Didesnis arba lygus 50 dB MM Didesnis arba lygus 30 dB |
|
Kryžminis pokalbis |
SM Didesnis arba lygus 55 dB MM Didesnis arba lygus 35 dB |
Perjungti laiką |
Mažesnis arba lygus 8 ms |
|
Pakartojamumas |
Mažiau arba lygus ±0.02dB |
Patvarumas |
Didesnis arba lygus 107 kartus |
|
Darbinė įtampa |
3 arba 5 V |
Jungiklio tipas |
Neužfiksuojantis/užfiksuojantis |
|
Darbinė temperatūra |
-20-70 laipsnių |
Laikymo temperatūra |
-40-85 laipsnių |
|
Optinė galia |
Mažesnė arba lygi 500 mW |
Matmenys |
27.{1}}P × 12.0P × 8,2H mm |
Pin konfigūracijos
|
Tipas |
Optinis maršrutas |
Elektrinė pavara |
Būsenos jutiklis |
||||||
|
1×2 |
1 smeigtukas |
Pin5 |
Pin6 |
Pin10 |
Prisegti 2-3 |
Prisegti3-4 |
Prisegti7-8 |
Prisegti 8-9 |
|
|
Užfiksavimas |
P1-P2 |
-- |
-- |
GND |
V＋ |
Uždaryti |
Atidaryti |
Atidaryti |
Uždaryti |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
Atidaryti |
Uždaryti |
Uždaryti |
Atidaryti |
|
|
Neužfiksuojamas |
P1-P2 |
-- |
-- |
-- |
-- |
Uždaryti |
Atidaryti |
Atidaryti |
Uždaryti |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
Atidaryti |
Uždaryti |
Uždaryti |
Atidaryti |
|
Mechaniniai matmenys (vienetas: mm)
Optinis maršrutas
Užsakymo informacija
|
FSW |
-1X2- |
-bangos ilgis- |
- Jungiklio tipas- |
-Įtampa- |
- Pluošto tipas- |
-Paketas- |
- Pluošto ilgis- |
- Jungtis- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Specialus＝0 |
Užraktas＝1 Neužfiksuojamas＝2 MINI užraktas＝3 MINI Neužfiksuojamas＝4 Specialus＝0 |
3V=3 5V=5 Specialus＝0 |
SM28=1 50/125=5 62.5/125=6 Specialus＝0 |
Plikas pluoštas=1 900 um vamzdis=3 Specialus＝0 |
0.25m=1 0.5m=2 1.0m=3 Specialus＝0 |
Nėra=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex LC=8 Specialus＝0 |
DUK
1. Kas yra opto-mechaninis jungiklis
A: Opto-mechaninis jungiklis, kitaip vadinamas elektrooptiniu jungikliu arba optiniu jungikliu, skirtas pasirinktinai nukreipti arba perjungti optinius signalus tarp įvairių kelių ar kanalų. Tai pasiekiama fiziškai keičiant optinio komponento, pavyzdžiui, veidrodžio ar prizmės, padėtį, taip valdant šviesos srauto kryptį.
2. Kas yra geresnis optinis ar mechaninis jungiklis?
A: Optinių ir mechaninių jungiklių pasirinkimas priklauso nuo kelių veiksnių, įskaitant konkrečius taikymo reikalavimus, biudžeto apribojimus ir norimas veikimo charakteristikas. Tais atvejais, kai maži įterpimo nuostoliai, didelis patikimumas ir platus dažnių juostos plotis yra labai svarbūs, optiniai jungikliai gali būti tinkamiausias pasirinkimas. Kita vertus, jei ekonomiškumas ir paprastumas yra svarbesni, mechaniniai jungikliai galėtų būti geresnis pasirinkimas.
3. Kokie yra skirtingi optinių jungiklių tipai
A: Optiniai jungikliai, taip pat vadinami opto-mechaniniais jungikliais, yra įrenginiai, skirti perduoti signalus ir valdyti duomenų srautą naudojant šviesą. Skirtingai nuo tradicinių mechaninių jungiklių, kurie priklauso nuo fizinių kontaktų ir metalinių komponentų, šie jungikliai naudoja šviesos spindulius signalams aptikti ir nukreipti.
