„D-net“ mechaninio optinio jungiklio paslauga
●Suderinamumo pagalba:D-NET siūlo suderinamumo paslaugas, užtikrinančias optinių modulių suderinamumą su pirmaujančių gamintojų įranga.
●Suasmenintos paslaugos:D-NET savo produktams teikia OEM tinkinimo parinktis. Klientai pageidaujant gali turėti spalvotas logotipų etiketes, pritaikytas jų poreikiams.
●Standartinis pristatymo laikotarpis:3 dienos
● Išsamūs pristatymo sprendimai:D-NET bendradarbiauja su aukštos reputacijos kurjerių kompanijomis, tokiomis kaip SF, FedEx, DHL, UPS ir kt., kad užtikrintų patikimas siuntimo paslaugas.
Savybės
● Minimalus praradimas įkišant
● Stabili signalo kokybė
● Greitas perjungimas
● Platus bangos ilgio aprėptis
● Energiją taupantis
● Patvarus ir kompaktiškas dizainas
Programos
● Tinklo testavimas ir stebėjimas
● Šviesolaidinio tinklo perteklius
● Optinis signalo nukreipimas

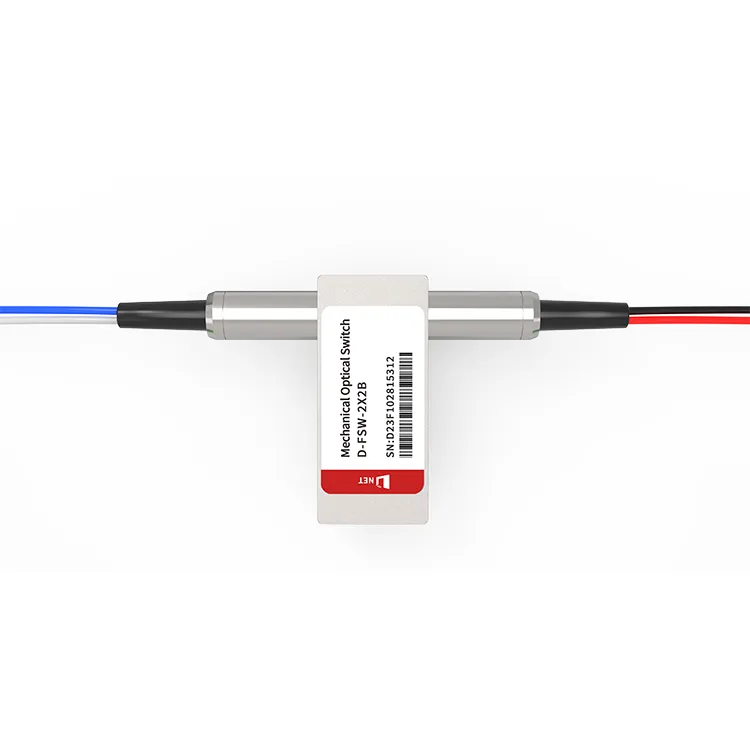

Populiarus Žymos: 2X2 OPTO mechaninis optinis jungiklis, Kinija 2X2 OPTO mechaninis optinis jungiklis gamintojai, tiekėjai, gamykla
Specifikacijos
|
Veikimo bangos ilgis |
1260–1620 nm (SM) 850 nm (MM) |
Įdėjimo praradimas |
Mažiau arba lygus 1.0dB |
|
Nuo bangos ilgio priklausomas praradimas |
Mažiau arba lygus 0.25 dB |
Nuo poliarizacijos priklausomas praradimas |
Mažiau arba lygu 0.05dB |
|
Nuo temperatūros priklausomas praradimas |
Mažiau arba lygu 0.20dB |
Grąžinimo praradimas |
SM Didesnis arba lygus 50 dB MM Didesnis arba lygus 30 dB |
|
Kryžminis pokalbis |
SM Didesnis arba lygus 55 dB MM Didesnis arba lygus 35 dB |
Perjungti laiką |
Mažesnis arba lygus 8 ms |
|
Pakartojamumas |
Mažiau arba lygus ±0.02dB |
Patvarumas |
Didesnis arba lygus 107 kartų |
|
Darbinė įtampa |
3 arba 5 V |
Jungiklio tipas |
Neužfiksuojantis/užfiksuojantis |
|
Darbinė temperatūra |
-20-70 laipsnių |
Laikymo temperatūra |
-40-85 laipsnių |
|
Optinė galia |
Mažesnė arba lygi 500 mW |
Matmenys |
27.{1}}P × 12.0P × 8,2H mm |
Pin konfigūracijos
|
Tipas |
Optinis maršrutas |
Elektrinė pavara |
Būsenos jutiklis |
||||||
|
2×2B |
1 smeigtukas |
5 smeigtukas |
6 kaištis |
10 smeigtukas |
Prisegti 2-3 |
Prisegti 3-4 |
Prisegti 7-8 |
Prisegti 8-9 |
|
|
Užfiksavimas |
P1-P3 |
-- |
-- |
GND |
V＋ |
Uždaryti |
Atidaryti |
Atidaryti |
Uždaryti |
|
P1-P4,P2-P3 |
V＋ |
GND |
-- |
-- |
Atidaryti |
Uždaryti |
Uždaryti |
Atidaryti |
|
|
Neužfiksuojamas |
P1-P3 |
-- |
-- |
-- |
-- |
Uždaryti |
Atidaryti |
Atidaryti |
Uždaryti |
|
P1-P4,P2-P3 |
V＋ |
-- |
-- |
GND |
Atidaryti |
Uždaryti |
Uždaryti |
Atidaryti |
|
Mechaniniai matmenys (vienetas: mm)
Optinis maršrutas
Užsakymo informacija
|
FSW |
-2X2B- |
-bangos ilgis- |
- Jungiklio tipas- |
-Įtampa- |
- Pluošto tipas- |
-Paketas- |
- Pluošto ilgis- |
- Jungtis- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Specialus＝0 |
Užraktas＝1 Neužfiksuojamas＝2 MINI užraktas＝3 MINI Neužfiksuojamas＝4 Specialus＝0 |
3V=3 5V=5 Specialus＝0 |
SM28=1 50/125=5 62.5/125=6 Specialus＝0 |
Plikas pluoštas=1 900 um vamzdis=3 Specialus＝0 |
0.25m=1 0.5m=2 1.0m=3 Specialus＝0 |
Nėra=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex LC=8 Specialus＝0 |
DUK
1. Kas yra optinis apėjimo jungiklis?
A: Optinis aplinkkelio jungiklis, kitaip vadinamas optinio apėjimo moduliu arba bloku, yra labai svarbus optinių tinklų įrenginys. Gedimo ar elektros energijos tiekimo nutraukimo atveju jis nukreipia tinklo srautą, kad būtų palaikomas nenutrūkstamas ryšys. Šiame įrenginyje yra apsaugos nuo gedimų mechanizmas, kuris automatiškai apeina bet kokį sugedusį tinklo komponentą.
2. Kas yra aplinkkelio optinis?
Atsakymas: Ypatingai svarbiose programose, kuriose tinklo veikimo laikas ir patikimumas yra svarbiausi, optinio apėjimo jungiklio apėjimo galimybė yra būtina. Greitai nukreipdamas srautą gedimo atveju, jis sumažina paslaugų pertrūkius, apsaugo nuo duomenų praradimo ir garantuoja pagrindinių paslaugų tęstinumą.
3. Kaip veikia optinis mechaninis jungiklis
A: Optinis mechaninis jungiklis naudoja judančius pluoštus arba veidrodžius, kad nukreiptų šviesos signalus. Jis fiziškai juos perkelia, kad užmegztų arba nutrauktų ryšius. „Apėjimo“ režimu jis tiesiogiai sujungia du prievadus. „Ne apėjimo“ režimu jis nukreipia signalus į kitą kelią, pvz., kitą tinklo maršrutą arba diagnostikos įrenginį.
