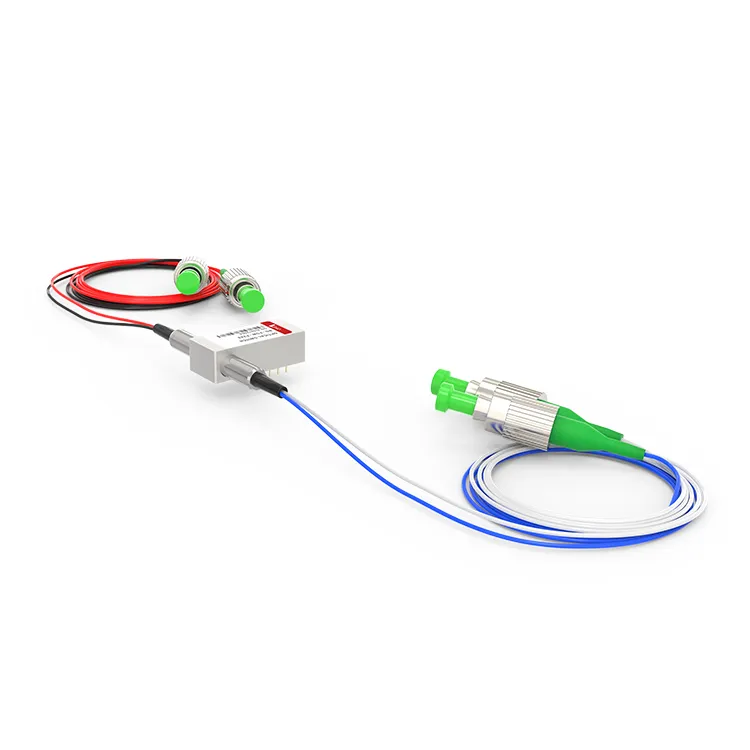

F2X2 OPTO mechaninis optinis jungiklis

F2X2 OPTO mechaninis optinis jungiklis
F2X2 mechaninis optinis jungiklis yra pilnas mechaninis optinis jungiklis su dviem įvesties prievadais ir dviem išvesties prievadais. Jis naudoja mechaninę struktūrą, kad realizuoja optinio signalo maršruto perjungimą, ir mechaniniu būdu perjungia optinį signalą iš vieno įvesties prievado į kitą išvesties prievadą.

Siųsti užklausą

Aprašymas

Techniniai parametrai

Produkto informacija

F2X2 opto-mechaninis jungiklis veikia nukreipdamas arba blokuodamas įvesties optinį signalą, kad prijungtų optinį kanalą prie išvesties optinio pluošto. Užrakto versija išlaiko pasirinktą optinį kelią net pašalinus pavaros signalą, o neužfiksuota versija nutrūkus maitinimui pagal numatytuosius nustatymus yra įjungta arba išjungta. F2X2 mechaninis optinis jungiklis pasižymi mažesniu nei 10 dB įterpimo nuostoliu ir greitu atsako laiku, leidžiančiu perjungti optinius signalus nanosekundžių lygiu, o tai atitinka didelės spartos perdavimo reikalavimus.

Populiarus Žymos: f2x2 optinis mechaninis optinis jungiklis, Kinijos f2x2 optinių mechaninių optinių jungiklių gamintojai, tiekėjai, gamykla

Gaminio specifikacijos

Veikimo bangos ilgis	1240–1680 nm (SM)	Įdėjimo praradimas	Mažiau arba lygus 1.0dB
Nuo bangos ilgio priklausomas praradimas	Mažiau arba lygus 0.25 dB	Nuo poliarizacijos priklausomas praradimas	Mažiau arba lygu 0.05dB
Nuo temperatūros priklausomas praradimas	Mažiau arba lygu 0.20dB	Grąžinimo praradimas	SM Didesnis arba lygus 55 dB
Kryžminis pokalbis	SM Didesnis arba lygus 70 dB	Perjungti laiką	Mažesnis arba lygus 8 ms
Pakartojamumas	Mažiau arba lygus ±0.02dB	Patvarumas	Didesnis arba lygus 10⁷kartų
Darbinė įtampa	3 arba 5 V	Jungiklio tipas	Neužfiksuojantis/užfiksuojantis
Darbinė temperatūra	-20-70 laipsnių	Laikymo temperatūra	-40-85 laipsnių
Optinė galia	Mažesnė arba lygi 500 mW	Matmenys	27.{1}}P × 12,5W × 8,4H mm

Pin konfigūracijos

Tipas	Optinis maršrutas	Elektrinė pavara				Būsenos jutiklis
F2×2	Optinis maršrutas	1 smeigtukas	5 smeigtukas	6 kaištis	10 smeigtukas	Prisegti 2-3	Prisegti 3-4	Prisegti 7-8	Prisegti 8-9
Užfiksavimas	P1-P4,P2-P3	--	--	GND	V＋	Uždaryti	Atidaryti	Atidaryti	Uždaryti
Užfiksavimas	P1-P3,P2-P4	V＋	GND	--	--	Atidaryti	Uždaryti	Uždaryti	Atidaryti
Neužfiksuojamas	P1-P4,P2-P3	--	--	--	--	Uždaryti	Atidaryti	Atidaryti	Uždaryti
Neužfiksuojamas	P1-P3,P2-P4	V＋	--	--	GND	Atidaryti	Uždaryti	Uždaryti	Atidaryti

Mechaniniai matmenys (vienetas: mm)

Optinis maršrutas

Užsakymo informacija

RD-FSW

-F2X2-

-bangos ilgis-

- Jungiklio tipas-

-Įtampa-

- Pluošto tipas-

-Paketas-

- Pluošto ilgis-

- Jungtis-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Specialus＝0

Užraktas＝1

Neužfiksuojamas＝2

MINI užraktas＝3

MINI Neužfiksuojamas＝4

Specialus＝0

3V=3

5V=5

Specialus＝0

SM28=1

50/125=5

62.5/125=6

Specialus＝0

Plikas pluoštas=1

900 um vamzdis=3

Specialus＝0

0.25m=1

0.5m=2

1.0m=3

Specialus＝0

Nėra=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

Duplex LC=8

Specialus＝0

DUK

K: Ar F2X2 mechaninis optinis jungiklis palaiko nuotolinį valdymą?

A: Taip, daugelis F2x2 opto-mechaninių jungiklių siūlo nuotolinio valdymo galimybes, leidžiančias nuotoliniu būdu perjungti operacijas ir stebėti būseną per valdymo arba ryšio sąsają.

Kl .: Kaip greitai persijungia optinis mechaninis F2x2?

A: F2X2 mechaninis optinis jungiklis turi greitą reakcijos laiką ir gali perjungti optinius kelius per nanosekundes.
