Produkto savybės

●Palaiko bitų spartą iki 25,78 Gbps

●Yra karštai įjungiamas SFP+ pėdsakas

●Įrengtas 1310 nm DFB lazeris ir PIN fotodiodas, leidžiantis perduoti iki 10 km per SMF

●Suderinamas su SFP+ MSA ir SFF-8472 specifikacijomis, turi dvipusį LC lizdą

●Suderinamas su RoHS

●Veikia su vienu +3.3V maitinimo šaltiniu

●Apima realaus laiko skaitmeninės diagnostikos stebėjimą

●Darbo korpuso temperatūros diapazonas: standartinis nuo 0 laipsnio iki +70 laipsnio

Programos

● 25GBASE-LR

Produkto informacija

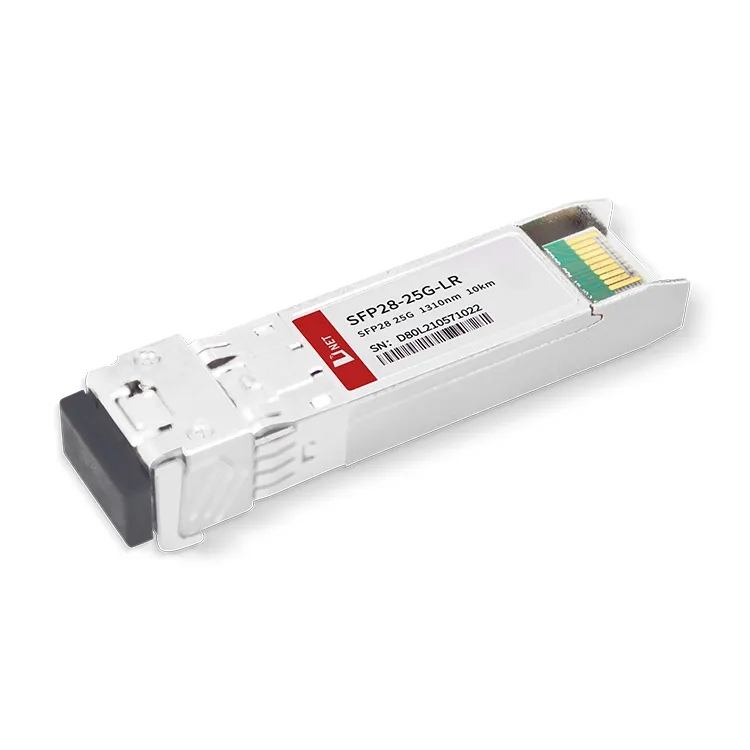

SFP28 siųstuvai-imtuvai yra didelio našumo, ekonomiški moduliai, galintys palaikyti 25,78 Gbps duomenų perdavimo spartą ir palengvinti perdavimo atstumą 10 km per vieno režimo šviesolaidį (SMF).

Šiuos siųstuvus-imtuvus sudaro trys pagrindiniai komponentai: DFB lazerinis siųstuvas, PIN fotodiodas, integruotas su trans-impedanso išankstiniu stiprintuvu (TIA), ir MCU valdymo blokas. Visi moduliai atitinka I klasės lazerio saugos standartus.

Populiarus Žymos: SFP28 25G LR 10KM siųstuvo-imtuvo modulis, Kinija SFP28 25G LR 10KM siųstuvo-imtuvo modulių gamintojai, tiekėjai, gamykla

Absoliučiai didžiausi įvertinimai

Parametras	Simbolis	Min	Maks	Vienetas
Maitinimo įtampa	Vcc	-0.5	4	V
Laikymo temperatūra	Ts	-40	+85	laipsnį
Darbinė drėgmė	-	5	85	%

Rekomenduojamos eksploatavimo sąlygos

Parametras	Simbolis	Min	Tipiškas	Maks	Vienetas
Darbinio korpuso temperatūra	Tc	0		+70	laipsnį
Maitinimo įtampa	Vcc	3.135	3.30	3.465	V
Maitinimo srovė	Icc			400	mA
Duomenų perdavimo sparta			25.78		Gbps

Optinės ir elektrinės charakteristikos

Parametras		Simbolis		Min	Tipiškas	Maks	Vienetas	Pastabos
Siųstuvas
Centrinis bangos ilgis			λc	1270	1310	1350	nm
Spektro plotis (-20 dB)			Δλ			1	nm
Šoninio režimo slopinimo koeficientas			SMSR	30	-		dB
Vidutinė išėjimo galia			P_išeiti	-6		2	dBm	1
Išnykimo koeficientas			ER	3.5			dB
Duomenų įvesties svyravimo diferencialas			V_IN	180		850	mV	2
Įvesties diferencinė varža			Z_IN	90	100	110	Ω
TX išjungti	Išjungti			2.0		Vcc	V
TX išjungti	Įgalinti			0		0.8	V
TX gedimas	Gedimas			2.0		Vcc	V
TX gedimas	Normalus			0		0.8	V
Imtuvas
Centrinis bangos ilgis			λc	1260		1600	nm
Imtuvo jautrumas						-13.3	dBm	3,4
Imtuvo perkrova						2	dBm	3,4
LOS De-Assert			LOS_D			-15	dBm
LOS tvirtinimas			LOS_A	-30			dBm
LOS histerezė				0.5			dB
Duomenų išvesties svyravimo diferencialas			V_išeiti	300		900	mV	5
LOS			Aukštas	2.0		Vcc	V
LOS			Žemas			0.8	V

Pastabos:
1. Optinė galia paleidžiama į SMF.
2. PECL įvestis, viduje sujungta su kintamąja srove ir baigta.
3. Išmatuota naudojant PRBS 231-1 bandymo šabloną @25.78Gps, BER Mažiau arba lygus 5×10-5.
4. Išmatuota naudojant PRBS 231-1 bandymo šabloną @10.3125Gps, BER Mažiau arba lygus 1×10-12.
110.3 bitai ir 118.3 bitai valdo vidinio retmerio arba CDR užrakinimo režimus, numatytoji reikšmė yra „1“.

5. Vidinis kintamosios srovės ryšys.

110,3 bitas iš A2h	118,3 bitas iš A2h	RX duomenų perdavimo sparta	TX duomenų perdavimo sparta	RX CDR būsena	TX CDR būsena
Aukštas/1	Aukštas/1	24.33G/25.78G	24.33G/25.78G	CDR pasirinkimas	CDR pasirinkimas
Aukštas/1	Žemas / 0	24.33G/25.78G	9.95G/10.31G	CDR pasirinkimas	CDR apėjimas
Žemas / 0	Aukštas/1	9.95G/10.31G	24.33G/25.78G	CDR apėjimas	CDR pasirinkimas
Žemas / 0	Žemas / 0	9.95G/10.31G	9.95G/10.31G	CDR apėjimas	CDR apėjimas

Užsakymo informacija

Dalies numeris	Aprašymas
SFP28-25G-LR	25Gbps SFP28 siųstuvas-imtuvas, vieno režimo, 10 km pasiekiamumas

DUK

1. Ar galite įdėti SFP+ į SFP28 prievadą?

A: Taip, bet prijungus prie SFP + siųstuvo-imtuvo, šis prievadas gali palaikyti tik iki 10 Gbps interneto greičio.

2. Kas yra QSFP28 ir SFP28?

A: Abu turi skirtingus dydžius ir protokolo standartus. SFP28 modulis apibrėžiamas kaip palaikantis vienos transporto priemonės 25 GB perdavimo spartą, o QSFP28 palaiko keturis 25 Gbit/s kanalus, kurių bendras duomenų perdavimo greitis yra 100 G.

3. Kokia sparta palaikoma SFP28?

A: SFP 28 optinio modulio perdavimo sparta yra 25 Gbps, naudojant LC jungtį.
