Programos
● 10GBASE-ZR/ZW eternetas
● SONET OC-192/SDH STM-64
● 10G šviesolaidinis kanalas
● OTN OTU2e
Produkto informacija

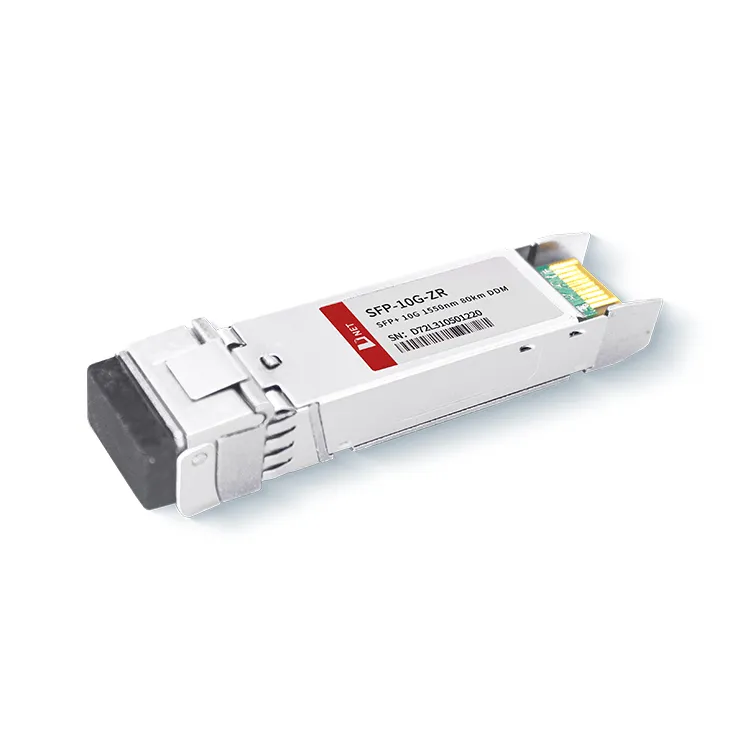

10G SFP+ ZR 80KM siųstuvo-imtuvo modulis iš D-NET konvertuoja 10Gb/s nuoseklųjį elektros duomenų srautą į 10Gb/s optinį išvesties signalą ir atvirkščiai, konvertuodamas 10Gb/s optinį įvesties signalą atgal į 10Gb/s nuosekliuosius elektrinius duomenis. srautas. Modulis atitinka visiškai suderinamą SFP formos faktorių, siūlydamas įjungimą karštuoju būdu, palengvindamas optinių prievadų atnaujinimą ir užtikrindamas mažą elektromagnetinių trukdžių (EMI) emisiją.
Populiarus Žymos: SFP+10G ZR 1550nm 80km siųstuvo-imtuvo modulis, Kinija SFP+10G ZR 1550nm 80km siųstuvo-imtuvo modulis gamintojai, tiekėjai, gamykla
Absoliučiai didžiausi įvertinimai
|
Parametras |
Simbolis |
Min. |
Tipiškas |
Maks. |
Vienetas |
|
|
Laikymo temperatūra |
TS |
-40 |
+85 |
laipsnį |
||
|
Korpuso darbinė temperatūra |
Komercinis |
TA |
0 |
70 |
laipsnį |
|
|
Pramoninis |
TA |
|||||
|
Maksimali maitinimo įtampa |
Vcc |
-0.5 |
4 |
V |
||
|
Santykinė drėgmė |
RH |
0 |
85 |
% |
||
Elektrinės charakteristikos
(VIRŠUS=0 iki 70 laipsnių, VCC=3.135–3,465 voltų)
|
Parametras |
Simbolis |
Min. |
Tipiškas |
Maks. |
Vienetas |
Pastaba |
|
Maitinimo įtampa |
Vcc |
3.135 |
3.465 |
V |
||
|
Tiekimo srovė |
Icc |
500 |
mA |
|||
|
Energijos suvartojimas |
P |
1.8 |
W |
|||
|
Siųstuvo skyrius |
||||||
|
Įvesties diferencinė varža |
Rin |
100 |
Ω |
1 |
||
|
Tx įvesties vieno galo nuolatinės srovės įtampos tolerancija (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferencialinės įėjimo įtampos svyravimai |
Vin, p |
180 |
700 |
mV |
2 |
|
|
Perdavimo išjungimo įtampa |
VD |
2 |
Vcc |
V |
3 |
|
|
Perdavimo įjungimo įtampa |
VLT |
Vee |
Vee+0.8 |
V |
||
|
Imtuvo skyrius |
||||||
|
Vieno galo išėjimo įtampos tolerancija |
V |
-0.3 |
4 |
V |
||
|
Rx išėjimo skirtumo įtampa |
Vo |
300 |
850 |
mV |
||
|
Rx išvesties padidėjimo ir kritimo laikas |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS gedimas |
VLOS kaltė |
2 |
VccHOST |
V |
5 |
|
|
LOS Normalus |
VLOS norma |
Vee |
Vee+0.8 |
V |
5 |
|
Optiniai parametrai
(VIRŠUS=0 iki 70 laipsnių, VCC=3.135–3,465 voltų)
|
Parametras |
Simbolis |
Min. |
Tipiškas |
Maks. |
Vienetas |
Pastaba |
|
Siųstuvo skyrius |
||||||
|
Centrinis bangos ilgis |
λt |
1530 |
1550 |
1565 |
nm |
|
|
spektrinis plotis |
△λ |
0.3 |
nm |
|||
|
Vidutinė optinė galia |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Optinė galia OMA |
Poma |
-2.1 |
dBm |
|||
|
Lazerio išjungimas |
Poff |
-30 |
dBm |
|||
|
Išnykimo koeficientas |
ER |
8.2 |
dB |
|||
|
Bauda už siųstuvo dispersiją |
TDP |
3.0 |
dB |
2 |
||
|
Santykinio intensyvumo triukšmas |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optinis grįžimo praradimo tolerancija |
21 |
dB |
||||
|
Imtuvo skyrius |
||||||
|
Centrinis bangos ilgis |
λr |
1260 |
1600 |
nm |
||
|
Imtuvo jautrumas |
Sen |
-23 |
dBm |
4 |
||
|
Jautrumas stresui (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los Desertas |
LOSD |
-24 |
dBm |
|||
|
Los histerezė |
LOSH |
0.5 |
dB |
|||
|
Perkrova |
Šešt |
-7 |
dBm |
5 |
||
|
Imtuvo atspindys |
Rrx |
-26 |
dB |
|||
Pastaba
1. 12dB atspindys.
2. Vidutinės galios skaičiai yra tik informaciniai, atsižvelgiant į IEEE802.3ae.
3. TWDP skaičius reikalauja, kad pagrindinė plokštė būtų suderinama su SFF{1}}. TWDP apskaičiuojamas naudojant Matlab kodą, pateiktą IEEE802.3ae 68.6.6.2 punkte.
Užsakymo informacija
|
Dalies numeris |
Aprašymas |
|
SFP{0}}G-ZR |
10G SFP+ ZR 80KM siųstuvo-imtuvo modulis, įjungiamas karštai, dvipusis LC, +3.3 V, 1550 nm EML ir APD, vieno režimo |
DUK
1. Koks yra 10G ZR diapazonas?
A: 10G 80KM 1550nm optinė išvesties galia ir bangos ilgis (1550nm) tikrinami optiniais spektro analizatoriais. Didžiausias 80 km atstumas virš tikrojo (ne imituoto) SMF, vienmodžio skaidulinio kabelio.
2. Kuo skiriasi SFP ER ir ZR?
A: SFP-10G-ER pasiekia iki 40 km perdavimo atstumą per vieno režimo optinį skaidulą. SFP-10G-ZR bangos ilgis yra 1550 nm, jis palaiko iki 80 km perdavimo atstumą naudojant standartinį vieno modo skaidulą ir yra plačiai naudojamas 10GBASE-ZR / ZW Ethernet ir 10G skaidulų kanaluose.
3. Koks yra 10G ZR SFP optinio perdavimo galios diapazonas?
A: Didžiausia D-NET 10G 80KM 1550 nm modulio optinio perdavimo galia yra 4,0 dBm, o mažiausia - 0 dBm.
