Savybės
● Įjungiamas karštai
● 147nm CWDM EML siųstuvas, APD fotodetektorius
● Perdavimo atstumas per SMF jungtį yra iki 80 km
● 2-laidinė sąsaja valdymo specifikacijoms, suderinama su SFF 8472 skaitmeninės diagnostikos stebėjimo sąsaja
● Suderinamas su RoHS
Programos
● 10GBASE-ZR/ZW eternetas
● Sonet OC-192/SDH
● 10G šviesolaidinis kanalas
● CWDM tinklai

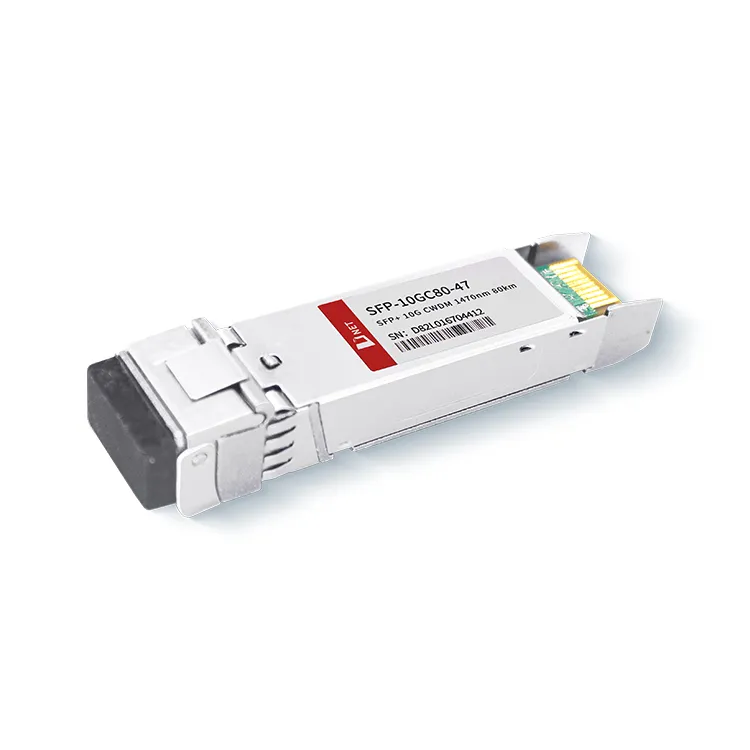

Produkto informacija
Šis optinis siųstuvas-imtuvas veikia 1470 nm bangos ilgiu, būtent CWDM spektre, palengvindamas efektyvų signalų tankinimą ir demultipleksavimą CWDM sistemose. Maksimalus perdavimo atstumas yra 80 kilometrų, todėl jis puikiai tinka tolimojo susisiekimo tinklams, kur būtinas didesnis pasiekiamumas.
Populiarus Žymos: SFP+10G CWDM 1470km 80km, Kinija SFP+10G CWDM 1470km 80km gamintojai, tiekėjai, gamykla
Absoliučiai didžiausi įvertinimai
|
Parametras |
Simbolis |
Min. |
Tipiškas |
Maks. |
Vienetas |
|
Laikymo temperatūra |
TS |
-40 |
+85 |
laipsnį |
|
|
Korpuso darbinė temperatūra |
TA |
0 |
70 |
laipsnį |
|
|
Maksimali maitinimo įtampa |
Vcc |
-0.5 |
4 |
V |
|
|
Santykinė drėgmė |
RH |
0 |
85 |
% |
Elektrinės charakteristikos
(VIRŠIAUSIA=0 iki 70laipsnis , VCC=3,135–3,465 voltai)
|
Parametras |
Simbolis |
Min. |
Tipiškas |
Maks. |
Vienetas |
Pastaba |
|
Maitinimo įtampa |
Vcc |
3.135 |
3.465 |
V |
|
Tiekimo srovė |
Icc |
600 |
mA |
|||
|
Energijos suvartojimas |
P |
2 |
W |
|||
|
Siųstuvo skyrius |
||||||
|
Įvesties diferencinė varža |
Rin |
100 |
Ω |
1 |
||
|
Tx įvesties vieno galo nuolatinės srovės įtampa Tolerancija (Nr. VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferencialinės įėjimo įtampos svyravimai |
Vin, p |
180 |
700 |
mV |
2 |
|
|
Perdavimo išjungimo įtampa |
VD |
2 |
Vcc |
V |
3 |
|
|
Perdavimo įjungimo įtampa |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Imtuvo skyrius |
||||||
|
Vieno galo išėjimo įtampos tolerancija |
V |
-0.3 |
4 |
V |
||
|
Rx išėjimo skirtumo įtampa |
Vo |
300 |
850 |
mV |
||
|
Rx išvesties padidėjimo ir kritimo laikas |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS gedimas |
VLOS gedimas |
2 |
VccHOST |
V |
5 |
|
|
LOS Normalus |
VLOS norma |
Vee |
Vee+0.8 |
V |
5 |
|
Pastaba
1.Jis yra tiesiogiai prijungtas prie TX duomenų įvesties kaiščių su kintamosios srovės jungtimi nuo kaiščių į lazerio tvarkyklės IC.
2. LOS sukonfigūruotas kaip atviro kolektoriaus išėjimas. Jis turėtų būti ištrauktas naudojant rezistorių, kurio rezistorius svyruoja nuo 4,7 kΩ iki 1 0 kΩ pagrindinėje plokštėje. Įprasto veikimo metu jis išveda loginį 0; signalo praradimo atveju išveda logiką
3. Maksimali traukimo įtampa, kurią jis gali toleruoti, yra 5,5 V.
Optiniai parametrai
(VIRŠUS=0 iki 70 laipsnių, VCC=3.135–3,465 voltų)
|
Parametras |
Simbolis |
Min. |
Tipiškas |
Maks. |
Vienetas |
Pastaba |
|
Siųstuvo skyrius |
||||||
|
Centrinis bangos ilgis |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
spektrinis plotis |
Δλ |
1 |
nm |
|||
|
Vidutinė optinė galia |
Pavg |
0 |
+4 |
dBm |
1 |
|
|
Lazerio išjungimas |
Poff |
-30 |
dBm |
|||
|
Išnykimo koeficientas |
ER |
8.2 |
dB |
|||
|
Bauda už siųstuvo dispersiją |
TDP |
3.0 |
dB |
2 |
||
|
Santykinio intensyvumo triukšmas |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optinis grįžimo praradimo tolerancija |
20 |
dB |
||||
|
Imtuvo skyrius |
||||||
|
Centrinis bangos ilgis |
λr |
1260 |
1620 |
nm |
||
|
Imtuvo jautrumas (OMA) |
Sen |
-23 |
dBm |
4 |
||
|
Jautrumas stresui (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los Desertas |
LOSD |
-24 |
dBm |
|||
|
Los histerezė |
LOSH |
0.5 |
dB |
|||
|
Perkrova |
Šešt |
-7 |
dBm |
5 |
||
|
Imtuvo atspindys |
Rrx |
-12 |
dB |
Pastaba
1. Vidutinės galios skaičiai yra tik informaciniai, atsižvelgiant į IEEE802.3ae.
2. 12dB atspindys.
3. Įtempto imtuvo bandymų sąlygos pagal IEEE802.3ae. Norint atlikti CSRS testavimą, pagrindinė plokštė turi būti suderinama su SFF-8431.
4. Imtuvo perkrova, nurodyta OMA ir esant blogiausiam visapusiškam įtempimo būsenai.
Užsakymo informacija
|
Dalies numeris |
Aprašymas |
|
SFP-10GC80-C60 |
10 Gb/s 80 km CWDM SFP+ siųstuvas-imtuvas karštai prijungiamas, dvipusis LC, +3.3 V, 1470 nm, CWDM EML&APD, vieno režimo |
DUK
1. Kam naudojami 10G SFP+ prievadai?
A: 10G SFP+ paprastai perduoda optinį dažnį 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH, skirtas 10 Gbps, Fiber Channel, gigabit Ethernet, 10 gigabit Ethernet ir kitos programos, taip pat įskaitant DWDM nuorodas.
2. Ar galiu naudoti SFP+ siųstuvus-imtuvus SFP28 prievaduose?
A: SFP+ (10 Gigabit Ethernet) siųstuvų-imtuvai negali būti tiesiogiai naudojami SFP28 (25 Gigabit Ethernet) prievaduose. Nors ir SFP+, ir SFP28 moduliai naudoja tą patį formos faktorių, jie veikia skirtingu greičiu. SFP+ moduliai palaiko duomenų perdavimo spartą iki 10Gbps, o SFP28 moduliai palaiko iki 25Gbps. Be to, SFP28 prievadai yra skirti palaikyti didesnius galios lygius, reikalingus 25 Gbps veikimui. Todėl SFP+ siųstuvo-imtuvo naudojimas SFP28 prievade nebus suderinamas ir neveiks.
