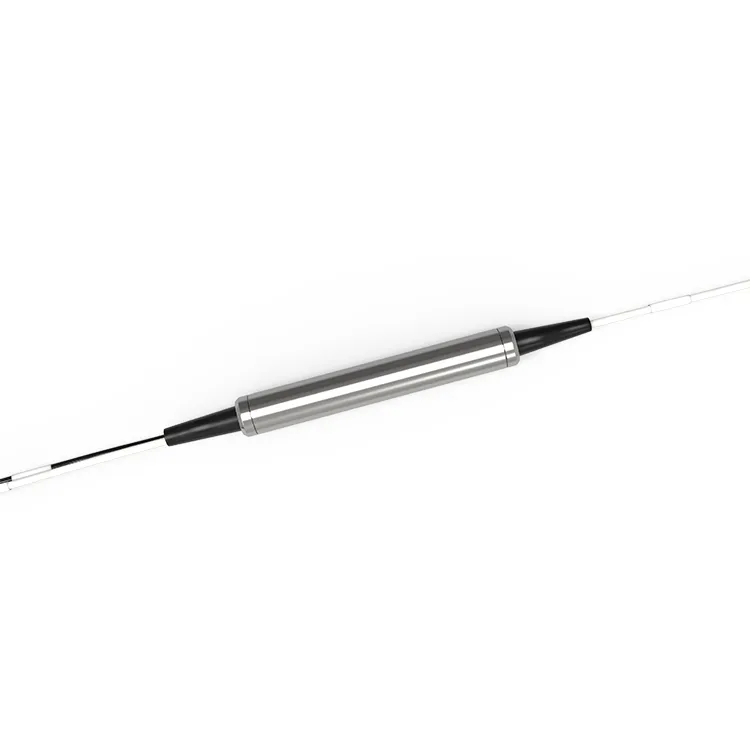

OTDR filtro 1625 nm FWDM komponentas

D-NET OTDR FWDM 1625 komponentas, naudojant TFF (Thin Film Filter) technologiją, mažas įterpimo nuostolis, puikus patikimumas ir stabilumas. OTDR 1625 filtrai tinka šviesolaidinių kabelių linijų stebėjimo sistemai, OTDR.

Siųsti užklausą

Aprašymas

Techniniai parametrai

Prekės aprašymas

OTDR (Optical Time Domain Reflectometer) yra technologija, naudojama aptikti signalo atspindį ir praradimą šviesolaidinio ryšio linijose. FWDM OTDR 1625 nm yra filtro komponentas, naudojamas ne 1625 nm bangos ilgio optiniams signalams filtruoti, tinka FWDM technologijai, kuri yra technologija, galinti perduoti kelių bangos ilgių optinius signalus viename pluošte. Naudodami OTDR FWDM 1625 komponentą, testavimo metu galime išfiltruoti kitų bangų ilgių signalus ir sutelkti dėmesį tik į tikslinio bangos ilgio signalus, pagerindami matavimo tikslumą ir tikslumą.

Programos

● Optiniai stiprintuvai
● CATV
● OTDR

Populiarus Žymos: OTDR filtras 1625nm FWDM komponentas, Kinija OTDR filtras 1625nm FWDM komponentų gamintojai, tiekėjai, gamykla

Gaminio specifikacijos

Bangos ilgis	TX1625 RX1310/1490/1550nm	Technologijos	TFF (plonos plėvelės filtras)
Praleidimo juosta	1600-1670 nm	Atspindys	1260~1580
Praleidimo juostos bangavimas	Mažiau arba lygu 0.30dB	IL @ Passband	Mažesnis arba lygus 0.60 dB
Atspindžio juostos bangavimas	Mažiau arba lygu 0.20dB	IL @ atspindys	Mažiau arba lygu 0.40dB
Perdavimo izoliacija (adj kanalas)	Didesnis arba lygus 30 dB	Perdavimo izoliacija (ne Adj kanalas)	Didesnis arba lygus 50 dB
Atspindžio izoliacija	Didesnis arba lygus 15 dB	Nuo poliarizacijos priklausomi nuostoliai	Mažiau arba lygu 0.1dB
Poliarizacijos režimo dispersija	Mažiau arba lygu 0.2ps	Terminis stabilumas	Mažesnis arba lygus 0.005N
Kryptingumas	Didesnis arba lygus 50 dB	Grąžinimo praradimas	Didesnis arba lygus 45 dB
Optinės galios valdymas	Mažesnė arba lygi 500 mW	Temperatūra	Veikia nuo -40 iki 85 laipsnių Saugykla nuo -40 iki 85 laipsnių
Pluošto tipas	SMF-28e	Pakuotės matmenys	Plienas ∮5,5 x L34mm ABS 90 * 20 * 10 nm

Pastaba.
1) Visos specifikacijos yra pagrįstos prietaisais be jungčių ir garantuojamas bangos ilgio, poliarizacijos ir temperatūros atžvilgiu.
2) PMD ir chromatinės dispersijos vertės garantuojamos pagal dizainą.
3) Specifikacijos gali būti keičiamos be įspėjimo

Užsakymo informacija

FW	- Paketas	- Jungties tipas	U/A	-1625	- Pluošto tipas	- Pluošto ilgis
	S: Plienas	0: nėra jungties	U: UPC		9: 0,9 mm pluoštas	005: 0.5+/-0.1m
	B: ABS DĖŽĖ	1: LC	A: APC		20: 2,0 mm	01: 1.0+/-0.1m
	Kiti	2: SC			30: 2,0 mm	kiti
		3: FC			Kiti
		4: kiti

DUK

Klausimas: kokia yra FWDM OTDR 1625 nm funkcija?

A: OTDR 1625 filtrų funkcija yra leisti perduoti kelis optinius signalus per vieną šviesolaidinį kabelį, taip padidinant duomenų perdavimo tinkle efektyvumą ir greitį.

Kl .: Kas yra OTDR ir kaip jis veikia?

A: OTDR (Optical Time Domain Reflectometer) yra įrenginys, kuris naudoja optinius impulsus šviesolaidinio kabelio ilgiui, slopinimui ir praradimo charakteristikoms matuoti. Jis siunčia didelės galios lazerio impulsą į pluoštą ir matuoja atspindėtą šviesą, kad nustatytų kabelio būklę.
