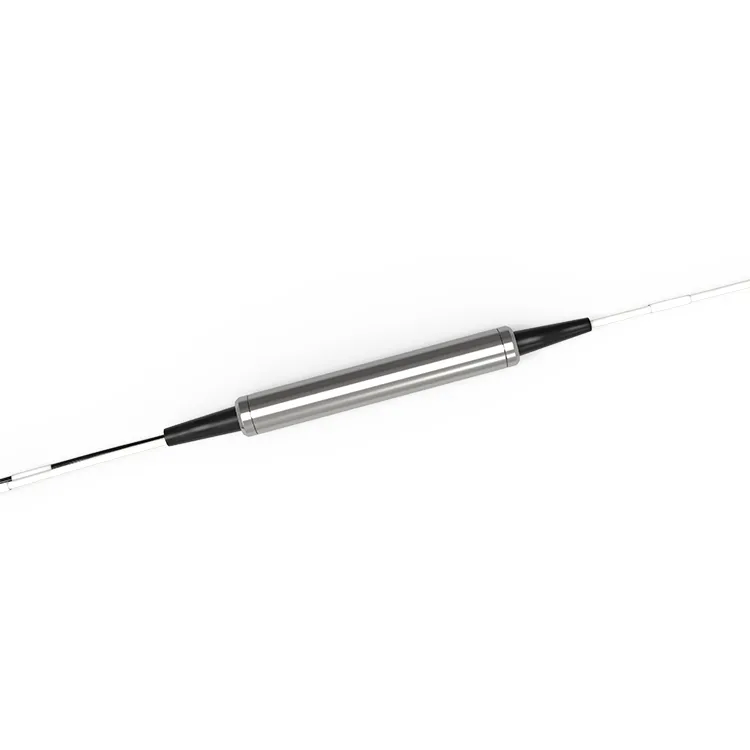

3 prievadų 50 GHz DWDM filtro pasyvus komponentas

3 prievadų 50 GHz DWDM filtro komponentas leidžia multipleksuoti ir demultipleksuoti kelis optinius signalus viename pluošte, naudojant ITU bangos ilgio tinklelį. Atskiri komponentai yra prieinami 50 GHz ITU kanalų atstumu. Ši technologija yra puikus sprendimas telekomunikacijų įmonėms, duomenų centrams ir įmonėms visame pasaulyje.

Siųsti užklausą

Aprašymas

Techniniai parametrai

Produkto informacija

50 GHz DWDM filtrų dažnis 50 GHz gali ekranuoti ir moduliuoti optinį signalą 50 GHz dažnių juostos pločiu.3 prievado 50 GHz DWDM filtro komponentas gali būti naudojamas kaip įterpimo, ištraukimo ir stebėjimo taškas šviesolaidinio ryšio sistemoje. DWDM technologija vienu metu gali perduoti kelis skirtingo bangos ilgio optinius signalus, o tai labai padidina šviesolaidinių ryšių sistemų perdavimo pajėgumus.50Ghz DWDM filtrai plačiai naudojami Access tinkluose, Metro WDM sistemose, Long Haul WDM sistemose ir Enterprise tinkluose.

Populiarus Žymos: 3 prievadų 50 GHz DWDM filtro pasyvus komponentas, Kinija 3 prievadų 50 GHz DWDM filtro pasyviųjų komponentų gamintojai, tiekėjai, gamykla

Gaminio specifikacijos

Bangos ilgio diapazonas	C arba L juostos ITU kanalai nuo 186,6 iki 196,1 THz	Technologijos	TFF (plonos plėvelės filtras)
Praleidimo juostos plotis @ -0.5dB	Didesnis arba lygus 0.22nm	Užkrato pernešimas pralaidumo juostos bangavimas	Mažiau arba lygu 0.40dB
Užkrato pernešimas įterpimas praradimas	Mažiau arba lygus 0.8dB	Atspindi pralaidumo juosta raibuliavimas	Mažiau arba lygu 0.20dB
Atspindžio įterpimo praradimas	Mažiau arba lygu 0.40dB	Užkrato pernešimas izoliacija (adj kanalas)	Didesnis arba lygus 20 dB
Užkrato pernešimas isolation (ne Adj kanalas)	Didesnis arba lygus 45 dB	Atspindžio izoliacija	Didesnis arba lygus 12 dB
Priklauso nuo poliarizacijos praradimas	Mažiau arba lygus 0.2dB	Poliarizacijos režimas dispersija	Mažiau arba lygu 0.2ps
Kryptingumas	Didesnis arba lygus 50 dB	Grąžinimo praradimas	Didesnis arba lygus 45 dB
Optinės galios valdymas	Didesnis arba lygus 500	Temperatūra	Veikia: nuo -40 iki +85 laipsnio Saugykla: nuo -40 iki +85 laipsnio
Pluošto tipas	SMF-28e	Pakuotės matmenys	∮5,5 x L34 mm

Pastaba:
1) Visos specifikacijos yra pagrįstos prietaisais be jungčių ir garantuojamas bangos ilgio, poliarizacijos ir temperatūros atžvilgiu.
2) PMD ir chromatinės dispersijos vertės garantuojamos pagal dizainą.3) Specifikacijos gali būti keičiamos be įspėjimo.

Užsakymo informacija

RD-D	- Paketas	- Jungtis Tipas	U/A	– Kanalo planas	- Pluošto tipas	- Pluošto ilgis	-50G
	S: Plienas	0: nėra jungties	U: UPC	C19	25: 250 um pluoštas	005: 0.5+/-0.1m	50G:50GHZ
	G: Stiklas	1: LC	A: APC	C20	90: 900 um pluoštas	01: 1.0+/-0.1m
		2: SC		C21		kiti
		3: FC		kiti
		4: kiti

Pavyzdys:RD-DS1U-C19-2505-50G: 3 prievadų 50GHZ DWDM C19 1562.23 nm LC/UPC 250 um 0,5 M pluošto plienas.

DUK

Kl.: Kas yra 3-prievado 50 GHz DWDM ITU komponentas?

A: 3-prievado 50 GHz DWDM ITU komponentas yra optinio komponento tipas, leidžiantis sutankinti (sujungti) ir demultipleksuoti (atskirti) kelių bangų ilgių šviesą optiniame tinkle. Jis skirtas veikti ITU (Tarptautinės telekomunikacijų sąjungos) tinkle, kuris nustato standartinių bangų ilgių rinkinį, naudojamą optiniam ryšiui.

Kl.: koks yra 3-prievado 50 GHz DWDM ITU komponento įterpimo praradimas?

A: {{0}}prievado 50 GHz DWDM ITU komponento perdavimo įterpimo praradimas paprastai yra mažesnis nei 0,8 dB; atspindžio įterpimo praradimas yra mažesnis nei 0,40 dB.
