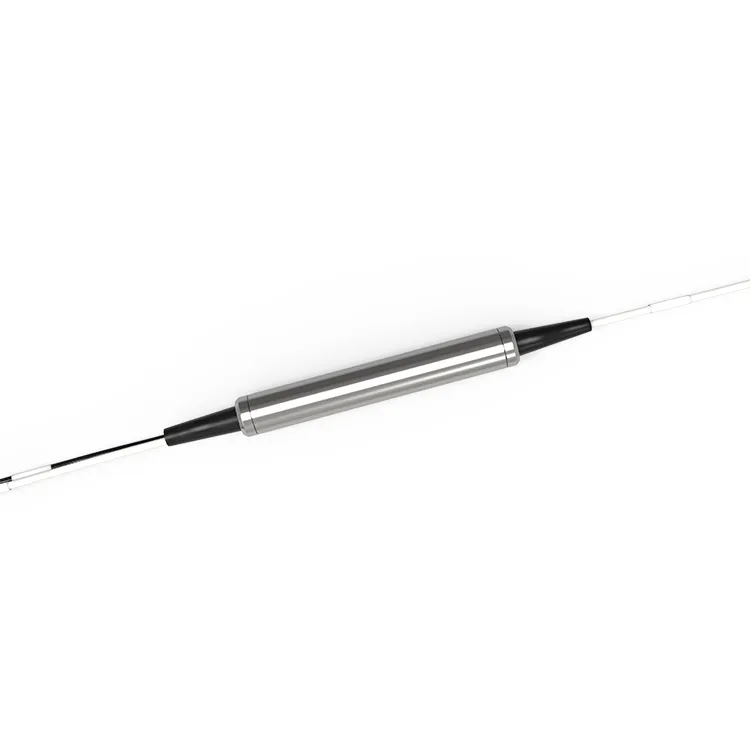

FWDM filtras TX1550 RX1310 1490 pasyvus komponentas

FWDM yra labai svarbus optinių ryšių sistemų, tokių kaip šviesolaidis į namus (FTTH) ir telekomunikacijų tinklai, komponentas. Tai leidžia efektyviai perduoti duomenis didesniais atstumais su minimaliu signalo pablogėjimu. TX signalas esant 1550 nm dažniausiai naudojamas tolimojo pluošto optiniam ryšiui dėl mažesnio slopinimo laipsnio, palyginti su trumpesniais bangos ilgiais. Kita vertus, 1310 nm ir 1490 nm RX signalai dažniausiai naudojami pasyviuosiuose optiniuose tinkluose (PON) trumpo ir vidutinio nuotolio perdavimui.

Siųsti užklausą

Aprašymas

Techniniai parametrai

Prekės aprašymas

FWDM filtras TX1550 RX1310 1490 pasyvus komponentas yra labai efektyvus ir patikimas optinio ryšio komponentas, skirtas atskirti ir sujungti bangos ilgius su įvairaus galios lygiais. Taikant optinio padalijimo technologiją, jis padalija signalus į skirtingus bangos ilgius, kad būtų galima perduoti, taip padidindamas ryšio efektyvumą ir užtikrindamas stabilesnį duomenų perdavimą. Tai žymiai padidina bendrą optinio ryšio sistemos našumą. Jis plačiai naudojamas optiniuose stiprintuvuose ir CATV programose.

Populiarus Žymos: fwdm filtras tx1550 rx1310 1490 pasyvus komponentas, Kinija fwdm filtras tx1550 rx1310 1490 pasyviųjų komponentų gamintojai, tiekėjai, gamykla

Gaminio specifikacijos

Bangos ilgis	TX1550 RX1310/1490nm	Technologijos	TFF (plonos plėvelės filtras)
Praleidimo juosta	1540-1650 nm	Atspindys	1260~1360&1480~1500
Praleidimo juostos bangavimas	Mažiau arba lygu 0.30dB	IL @ Passband	Mažesnis arba lygus 0.60 dB
Atspindžio juostos bangavimas	Mažiau arba lygu 0.20dB	IL @ atspindys	Mažiau arba lygu 0.40dB
Perdavimo izoliacija (adj kanalas)	Didesnis arba lygus 30 dB	Perdavimo izoliacija (ne Adj kanalas)	Didesnis arba lygus 50 dB
Atspindžio izoliacija	Didesnis arba lygus 15 dB	Nuo poliarizacijos priklausomi nuostoliai	Mažiau arba lygu 0.1dB
Poliarizacijos režimo dispersija	Mažiau arba lygu 0.2ps	Terminis stabilumas	Mažesnis arba lygus 0.005N
Kryptingumas	Didesnis arba lygus 50 dB	Grąžinimo praradimas	Didesnis arba lygus 45 dB
Optinės galios valdymas	Mažesnė arba lygi 500 mW	Temperatūra	Veikia nuo -40 iki 85 laipsnių Saugykla nuo -40 iki 85 laipsnių
Pluošto tipas	SMF-28e	Pakuotės matmenys	Plienas ∮5,5 x L34mm ABS 90 * 20 * 10 nm

Pastaba.
1) Visos specifikacijos yra pagrįstos prietaisais be jungčių ir garantuojamas bangos ilgio, poliarizacijos ir temperatūros atžvilgiu.
2) PMD ir chromatinės dispersijos vertės garantuojamos pagal dizainą.
3) Specifikacijos gali būti keičiamos be įspėjimo.

Užsakymo informacija

FW	- Paketas	- Jungties tipas	U/A	-55	- Pluošto tipas	- Pluošto ilgis
	S: Plienas	0: nėra jungties	U: UPC	55: 1550 nm	9: 0,9 mm pluoštas	005: 0.5+/-0.1m
	B: ABS DĖŽĖ	1: LC	A: APC		20: 2,0 mm	01: 1.0+/-0.1m
	Kiti	2: SC			30: 2,0 mm	kiti
		3: FC			Kiti
		4: kiti

DUK

Kl.: Ką reiškia FWDM TX 1550nm RX 1310 / 1490nm?

A: Šis FWDM įrenginys gali priimti 1310 nm arba 1490 nm signalą ir tuo pačiu metu perduoti 1550 nm signalą. Tikslas yra perduoti kelis signalus vienu pluoštu.

K: Kokius duomenų perdavimo greičius palaiko FWDM TX 1550nm RX 1310 / 1490nm?

A: Įrenginys palaiko skirtingus duomenų perdavimo greičius, įskaitant 1 Gbps, 10 Gbps, 40 Gbps, 100 Gbps ir kt.

K: Koks yra FWDM TX 1550nm RX 1310 / 1490nm vaidmuo?

A: Prietaisas gali atskirti 1310 nm arba 1490 nm signalą nuo 1550 nm signalo, kad sumažintų intersignalų trukdžius ir pagerintų signalo kokybę perdavimo metu.
