Produkto informacija

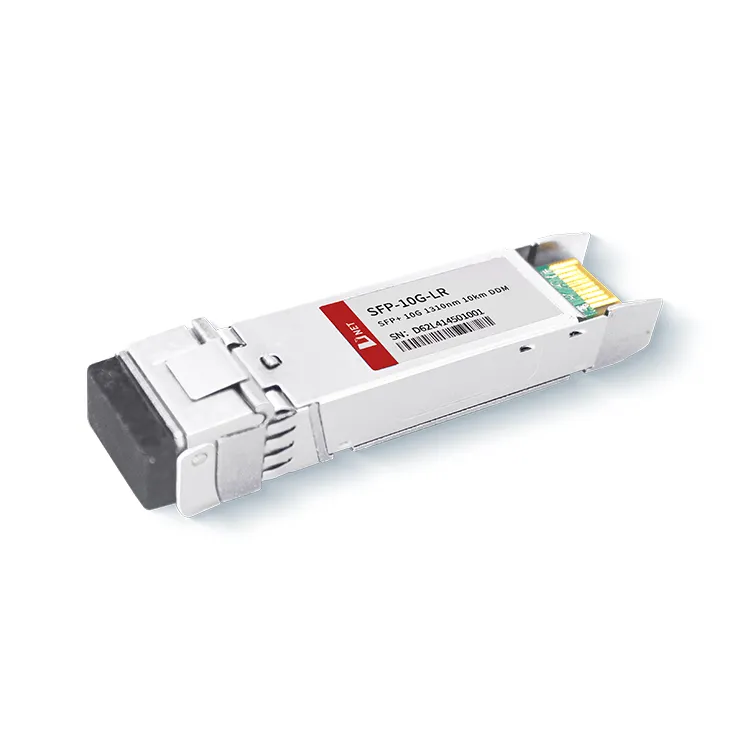

D-NET 10G LR 10KM modulis suderinamas su SFF-8431, SFF-8432 ir IEEE 802.3ae 10GBASE-LR standartais. Jis veikia 1310 nm bangos ilgiu – dažniu, dažniausiai naudojamu ilgo nuotolio optiniuose ryšiuose. Modulis atitinka visiškai suderinamą SFP formos faktorių, siūlydamas įjungimą karštuoju būdu, palengvindamas tiesioginį optinių prievadų atnaujinimą ir užtikrindamas mažą elektromagnetinių trukdžių (EMI) emisiją.
Populiarus Žymos: SFP+ 10G LR 10km siųstuvo-imtuvo modulis, Kinija SFP+ 10G LR 10km siųstuvo-imtuvo modulio gamintojai, tiekėjai, gamykla
Absoliučiai didžiausi įvertinimai
|
Parametras |
Simbolis |
Min. |
Tipiškas |
Maks. |
Vienetas |
|
|
Laikymo temperatūra |
TS |
-40 |
+85 |
laipsnį |
||
|
Korpuso darbinė temperatūra |
Komercinis |
TA |
0 |
70 |
laipsnį |
|
|
Pramoninis |
-40 |
+85 |
laipsnį |
|||
|
Maksimali maitinimo įtampa |
Vcc |
-0.5 |
4 |
V |
||
|
Santykinė drėgmė |
RH |
0 |
85 |
% |
||
Elektrinės charakteristikos
|
Parametras |
Simbolis |
Min. |
Tipiškas |
Maks. |
Vienetas |
Pastaba |
|
Maitinimo įtampa |
Vcc |
3.135 |
3.465 |
V |
||
|
Tiekimo srovė |
Icc |
430 |
Ma |
|||
|
Energijos suvartojimas |
P |
1.5 |
W |
|||
|
Siųstuvo skyrius |
||||||
|
Įvesties diferencinė varža |
Rį |
100 |
Ω |
1 |
||
|
Tx įvesties vieno galo nuolatinės srovės įtampos tolerancija (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferencialinės įėjimo įtampos svyravimai |
Vin, p |
180 |
700 |
Mv |
2 |
|
|
Perdavimo išjungimo įtampa |
VD |
2 |
Vcc |
V |
3 |
|
|
Perdavimo įjungimo įtampa |
VLT |
Vee |
Vee+0.8 |
V |
||
|
Imtuvo skyrius |
||||||
|
Vieno galo išėjimo įtampos tolerancija |
V |
-0.3 |
4 |
V |
||
|
Rx išėjimo skirtumo įtampa |
Vo |
300 |
850 |
Mv |
||
|
Rx išvesties padidėjimo ir kritimo laikas |
Tr/Tf |
30 |
Ps |
4 |
||
|
LOS gedimas |
VLOS kaltė |
2 |
VccPRIIMANČIOSIOS |
V |
5 |
|
|
LOS Normalus |
VLOS norma |
Vee |
Vee+0.8 |
V |
5 |
|
Pastaba
1. Įjungimas baigiasi esant 100 omų.
2. Prijunkite tiesiogiai prie TX duomenų įvesties kaiščio. Kintamosios srovės jungtis nuo kaiščio iki lazerio tvarkyklės IC.
3. LOS yra atvirojo kolektoriaus išėjimas. 4,7 k-10 kΩ turėtų būti atidaryta pagrindinėje plokštėje. Veikimas yra loginis 0, o signalo praradimas yra loginis 1. Didžiausia ištraukimo įtampa yra 5,5 V.
4. Ultragarsas su OC-192 / SDH.
5. 10GBASE-LR / LW Ethernet.
Optiniai parametrai
|
Parametras |
Simbolis |
Min. |
Tipiškas |
Maks. |
Vienetas |
Pastaba |
|
Siųstuvo skyrius |
||||||
|
Centrinis bangos ilgis |
λt |
1290 |
1310 |
1330 |
Nm |
|
|
spektrinis plotis |
△λ |
1 |
Nm |
|||
|
Vidutinė optinė galia |
Pavg |
-8.2 |
0.5 |
Psm |
1 |
|
|
Optinė galia OMA |
Poma |
-5.2 |
Psm |
|||
|
Lazerio išjungimas |
Poffas |
-30 |
Psm |
|||
|
Išnykimo koeficientas |
ER |
3.5 |
Db |
7 |
||
|
Išnykimo koeficientas |
ER |
6 |
Db |
6 |
||
|
Bauda už siųstuvo dispersiją |
TDP |
3.2 |
Db |
2 |
||
|
Santykinio intensyvumo triukšmas |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optinis grįžimo praradimo tolerancija |
20 |
Db |
||||
|
Imtuvo skyrius |
||||||
|
Centrinis bangos ilgis |
λr |
1260 |
1355 |
Nm |
||
|
Imtuvo jautrumas |
Sen |
-14.5 |
Psm |
4,7 |
||
|
Imtuvo jautrumas |
Sen |
-14.5 |
Psm |
4,6 |
||
|
Jautrumas stresui (OMA) |
SenŠV |
-10.3 |
Psm |
4 |
||
|
Los Assert |
LOSA |
-25 |
- |
Psm |
||
|
Los Desertas |
LOSD |
-15 |
Psm |
|||
|
Los histerezė |
LOSH |
0.5 |
Db |
|||
|
Perkrova |
Šešt |
0 |
Psm |
5 |
||
|
Imtuvo atspindys |
Rrx |
-12 |
Db |
|||
Pastaba
1. Įtempių imtuvo bandymo sąlygos pagal IEEE802.3ae. CSRS bandymas reikalauja, kad pagrindinės plokštės atitiktų SFF-8431 standartus.
2. Imtuvo perkrova, kaip nurodyta OMA ir esant blogiausioms integruotoms įtempių sąlygoms.
3. Ultragarsas su OC-192 / SDH
4. 10GBASE-LR / LW Ethernet
Užsakymo informacija
|
Dalies numeris |
Aprašymas |
|
SFP{0}}G-LR |
10G SFP+ LR 10KM siųstuvo-imtuvo modulis, įjungiamas karštuoju būdu, dvipusis LC, +3.3 V, 1310 nm DFB-LD, vieno režimo |
DUK
1. Kas yra 10G LR?
A: D-NET 10G LR 10KM modulis yra optinio siųstuvo-imtuvo modulis, skirtas 10-Gb/s nuosekliojo optinio ryšio programoms, SFP+ modulis suderinamas su SFF-8431, SFF-8432 ir IEEE 802.3ae 10GBASE-LR.
2. Ar 10GBASE-LR yra vienmodis ar daugiamodis?
A: D-NET 10G SFP+ LR 10KM siųstuvo-imtuvo modulis yra tinkamas nuotoliniam perdavimui, todėl vieno režimo skaidulą daugiausia dengia 10 GBASE-LR SFP +, o 10GBASE-LR SFP perdavimo atstumas gali būti iki 10 km su vienmodis šviesolaidis
