Aprašymas

Techniniai parametrai

Produkto savybės

●Atitinka QSFP-DD MSA
●4 CWDM juostų MUX/DEMUX dizainas
●100G Lambda MSA 400G-FR4 atitinka specifikacijas
●Maksimalus energijos suvartojimas 10W
●Iki 2 km perdavimas vieno režimo šviesolaidžiu (SMF) su FEC
●Vienas +3.3V maitinimo šaltinis

●Dvipusis LC jungtis
● RoHS skundas

Programos

●400G BASE-FR4 Ethernet
●Duomenų centro sujungimas

●InfiniBand Jungtis
●Įmonių tinklų kūrimas

Populiarus Žymos: 400g qsfp-dd fr4 2km optinis siųstuvas-imtuvas, Kinija 400g qsfp-dd fr{5}}km optinių siųstuvų-imtuvų gamintojai, tiekėjai, gamykla

Absoliučiai didžiausi įvertinimai

Parametras	Simbolis	Min	Maks	Vienetai
Laikymo temperatūra RAnge	Tsrg	-40	+85	laipsnį
Maitinimo įtampa	Vcc	0	4	V
Giminaitis Drėgmė	RH	10% iki 90% nekondensuojantis

Rekomenduojamos eksploatavimo sąlygos

Parametras	Simbolis	Min	Maks	Vienetai
Laikymo temperatūra Range	Tsrg	-40	+85	laipsnį
Maitinimo įtampa	Vcc	0	4	V
Giminaitis Drėgmė	RH	10% iki 90% nekondensuojantis

Siųstuvo optinės specifikacijos

Siųstuvas Parametras	Juosta	Min		Tipiškas		Maks		Vienetai
Vidutinė paleidimo galia vienoje juostoje		-3.3				3.5		Psm
Bendra vidutinė paleidimo galia						9.3		Psm
Dutter optinis moduliavimas Amplitudė (OMA išorinė), kiekviena juosta		-0.3				3.7		Psm
Paleidimo galios skirtumas tarp bet kurio dvi juostos (OMA išorinė)						4			Db
Vidutinė paleidimo galia vienoje juostoje @TX išjungta būsena						-20			Psm
Paleiskite galią OMA išorinėje minus TDECQ, kiekvienoje juostoje ER Didesnis arba lygus 4,5 dB už ER<4.5dB	-1.7 -1.6			Psm
Siųstuvas ir dispersinis akių uždarymas PAM4, kiekviena juosta					3.4		dB
Išnykimo koeficientas			3.5				Db
Santykinio intensyvumo triukšmas (OMA)					-136		dB/Hz
Šoninio režimo slopinimo koeficientas (SMSR)			30				Db
Optinis grįžimo praradimo tolerancija					17.1		Db
Siųstuvo atspindys					-26		Db
Siųstuvo išėjimo galios stebėjimo tikslumas			-3		3		Db
TDECQ-10*log10(Ceq), kiekviena juosta					3.4		Db
Siųstuvo perėjimo laikas					17		Ps

Didelės spartos elektros specifikacijos

Parametras	Min	Tipiškas	Maks	Vienetai Pastabos
Imtuvo elektros išėjimo charakteristikos adresu TP4
Signalizacijos dažnis vienoje juostoje		26.5625		GBd
AC bendrojo režimo išvestis įtampa (RMS)			17.5	Mv
Diferencinė išėjimo įtampa nuo smailės iki maksimumo			900	Mv
Near-end ESMW (Akių simetrija kaukės plotis)		0.265		UI
Artimas galas Akių aukštis, diferencialas	70			Mv
Tolimoji ESMW (Akių simetrija kaukės plotis)		0.2		UI
Tolimas galas Akių aukštis, diferencialas	30			Mv
Tolimasis pirminio žymeklio ISl santykis	-4.5		2.5	%
	9.5-0.37f			Db	0.01-8GHz
	4.{1}}.4log 10 (f/14)			Db	8-19 GHz
Bendra diferencialiniam režimui	22-20(f/25.78)			Db	0.01-12.89 GHz
Bendra diferencialiniam režimui	15-6žurnalas 10 (f/25.78)			Db	12.{1}} GHz
Diferencialo nutraukimo neatitikimas			10	%
Perėjimo laikas (min., 20% iki 80%)	9.5			Ps
DC bendrojo režimo įtampa	-350		2850	Mv
Elektrinis siųstuvas įvesties charakteristikas prie TP1
Signalizacijos dažnis, vienai juostai		26.5625		GBd
Diferencinė pk-pk įėjimo įtampos tolerancija	900			Mv
	9.5-0.37f			Db	0.01-8GHz
	4.{1}}.4log 10 (f/14)			Db	8-19 GHz
	22-20(f/25.78)			Db	0.01-12.89 GHz
	15-610 žurnalas (f/25.78)			Db	12.{1}} GHz
Diferencialo nutraukimo neatitikimas			10	%
Modulio įtempto įvesties testas	Pagal skyrių 120E.3.4.1 IEEE802.3bs
Vienpusis įtampos tolerancijos diapazonas	-0.4		3.3	V
Bendrojo režimo įtampa	-350		2850	Mv

Užsakymo informacija

Dalies numeris	Aprašymas

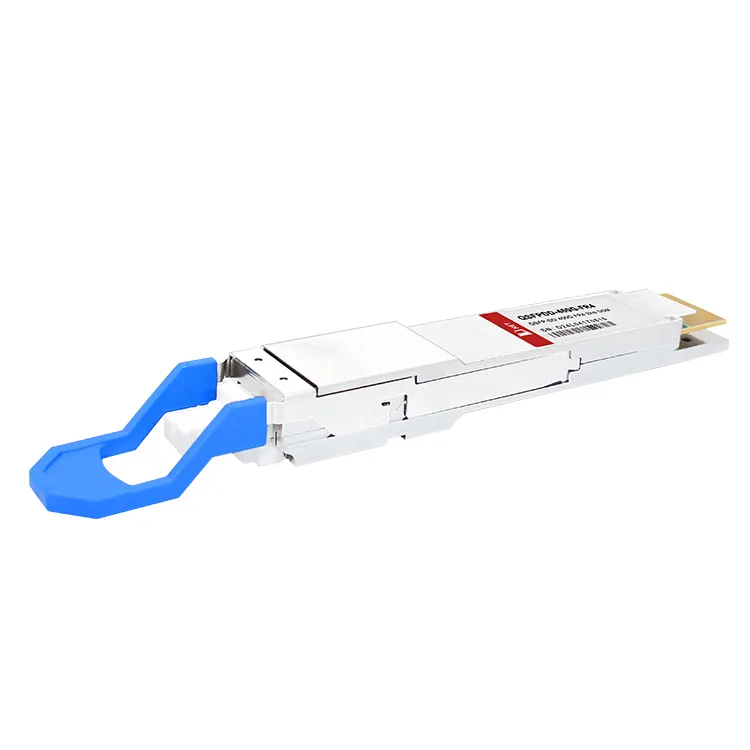

QDD-400G-FR4	400G QSFP-DD FR4 optinis siųstuvas-imtuvas

DUK

K: Ar 400G QSFP-DD FR4 palaiko karštąjį prijungimą?

A: Taip, 400G QSFP-DD FR4 palaiko karštąjį prijungimą, o tai reiškia, kad jį galima atjungti ir vėl prijungti, kol sistema vis dar veikia, nepažeidžiant modulio ar sistemos.

K: Kaip toli 400G QSFP-DD FR4 gali perduoti duomenis?

A: 400G QSFP-DD FR4 perdavimo atstumo galimybė priklauso nuo naudojamo šviesolaidinio kabelio tipo, tačiau paprastai jis palaiko atstumus iki 2 kilometrų.

Klausimas: Kaip perduodamas 400G QSFP-DD FR4?

A: Modulis konvertuoja 8 kanalus 50 Gb/s (PAM4) elektros įvesties duomenų į 4 CWDM optinių signalų kanalus ir sutankina juos į vieną kanalą 400 Gb/s optiniam perdavimui. Imtuvo pusėje modulis optiškai demultipleksuoja 400 Gb/s optinis įėjimas į 4 CWDM optinių signalų kanalus ir konvertuoja juos į 8 kanalus 50Gb/s (PAM4) elektros išvesties duomenys.
